描述

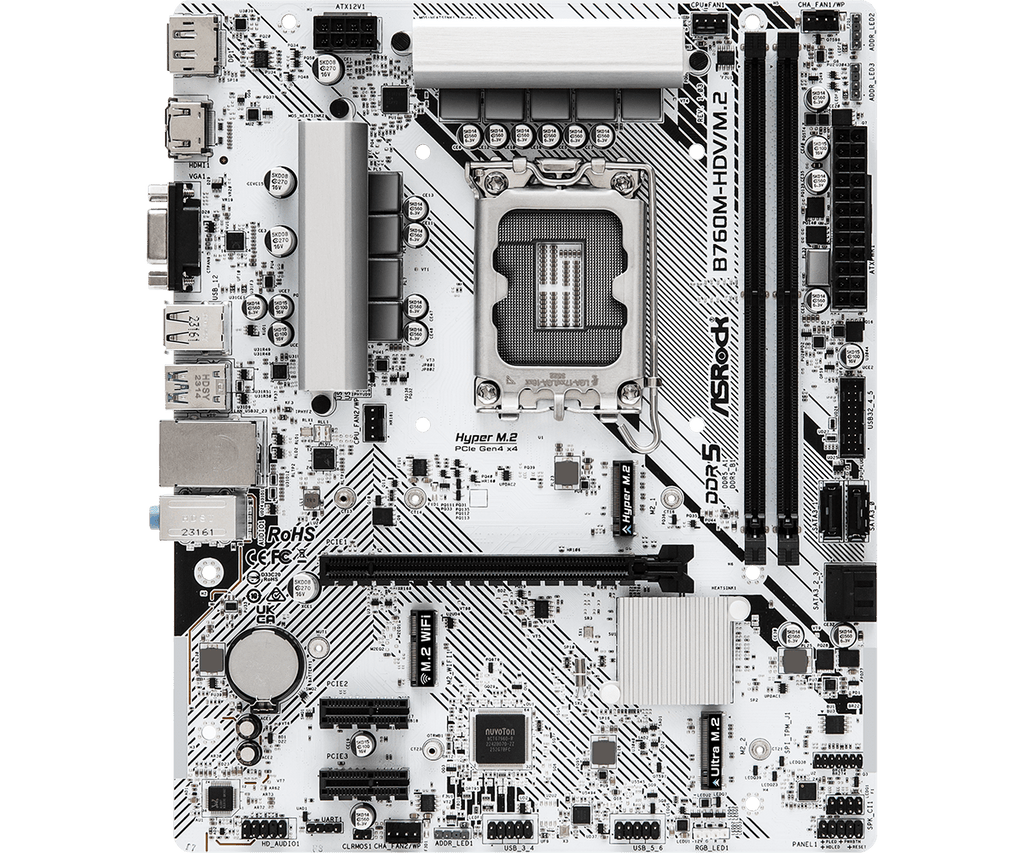

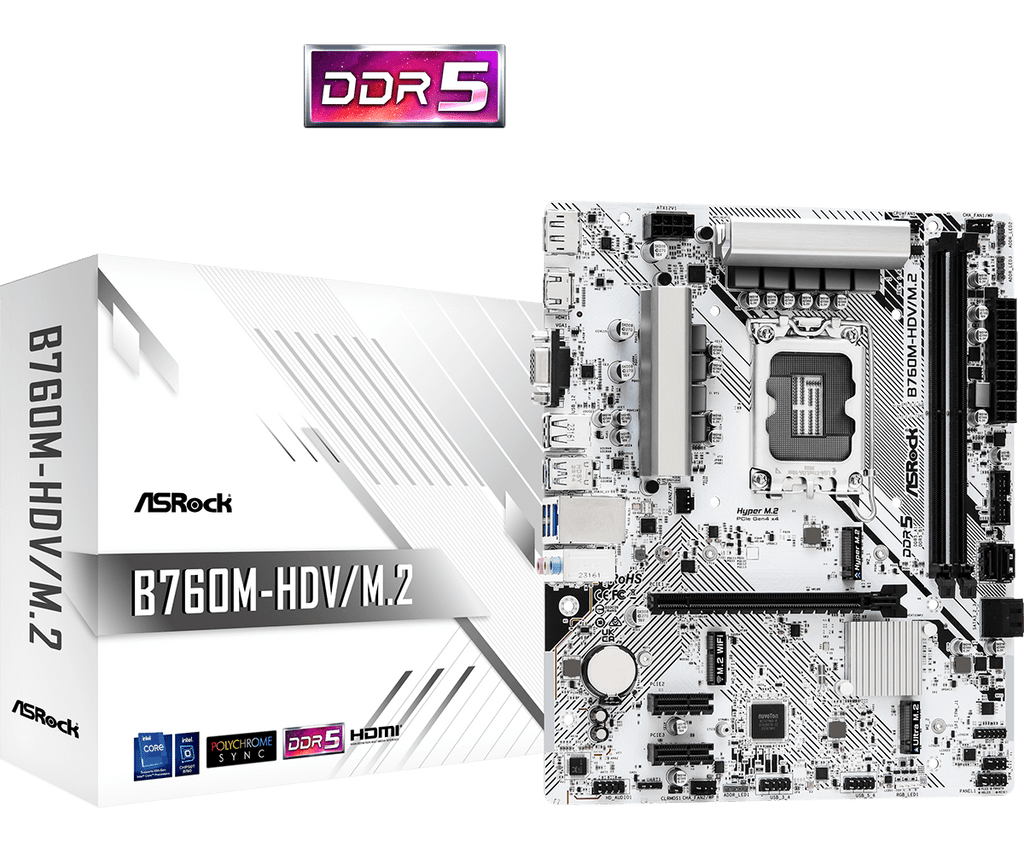

B760M-HDV/M.2
- 支援第14代、第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700)
- 7+1+1 相供電
- 2 x DDR5 DIMMs
支援 Dual Channel, 高達 7200+ (OC) - 1 PCIe 4.0 x16, 2 PCIe 3.0 x1, 1 M.2 WiFi (Key E)
- 顯示輸出選項: HDMI, DisplayPort, D-Sub
- Realtek ALC897 7.1 聲道高傳真音效 Codec
- 4 SATA3, 1 Hyper M.2 (PCIe Gen4 x4),
1 Ultra M.2 (PCIe Gen3 x4) - 1 USB 3.2 Gen1 Type-C (後置),
5 USB 3.2 Gen1 Type-A (2 前置, 3 後置),
6 USB 2.0 (4 前置, 2 後置) - Dragon 2.5 千兆網卡
- 支援 ASRock Auto Driver Installer
-
獨家功能卓越的生產力
- 雙通道 DDR5
堅如磐石的耐用性
- 7+1+1 相供電
-華擎 4 層 PCB 板 POOL 技術
超快連線
- 2.5 千兆網卡
沒有更新
- 華擎汽車驅動程式安裝程式 -
處理器- 支援第14代、第13 代和第12 代Intel ® Core™ 處理器 (LGA1700)
- 支援Intel ® 混合技術
- 支援Intel ® Turbo Boost Max 3.0 技術
- 支援Intel ® 熱速度提升 (TVB)
- 支援Intel ® 自適應升壓技術 (ABT) -
晶片- 英特爾 ® B760
-
記憶體- 雙通道 DDR5 記憶體技術
- 2 x DDR5 插槽
- 支援 DDR5 non-ECC, un-buffered 記憶體 高達 7200+(OC) *
- 系統記憶體最大容量: 128GB
- 支援Intel ® Extreme Memory Profile (XMP) 3.0 技術
* 1DPC 1R 高達 7200+ MHz (OC), 原生 5600 MHz.
1DPC 2R 高達 6800+ MHz (OC), 原生 5200 MHz.
詳細內容請參考記憶體支援列表。 -
BIOS- 128Mb AMI UEFI Legal BIOS, 支援圖形界面
-
內建顯示- 英特爾 ® Xe 顯卡架構 (Gen 12)
- 1 x HDMI 2.1 TMDS Compatible, 支援 HDCP 2.3 和 max. resolution 高達 4K 60Hz
- 1 x DisplayPort 1.4 with DSC (compressed), 支援 HDCP 2.3 和 max. resolution 高達 8K 60Hz / 5K 120Hz
- 1 x D-Sub, 支援 max. resolution 高達 Full HD (1920x1080) 60Hz
* 處理器有內建 GPU 功能才支援 Intel ® UHD 顯示晶片 內建視覺強化功能與顯示輸出. -
音效- 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)
-
網路- 2.5 千兆網卡 10/100/1000/2500 Mb/s
- 龍騰RTL8125BG
- 支援 Dragon 2.5 千兆網卡 軟體
- 全智慧自動頻寬最佳化
- 視覺化友善 UI 介面
- 視覺化網路用量統計表
- 內建遊戲, 瀏覽與串流模式頻寬最佳化
- 使用者自定優先權控制 -
擴充插槽中央處理器:
- 1 x PCIe 4.0 x16 插槽(PCIE1), 支援x16 模式 *
晶片組:
- 2 x PCIe 3.0 x1 插槽(PCIE2 和PCIE3) *
- 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組
* 支援 NVMe SSD 開機 -
儲存晶片組:
- 1 x Hyper M.2 插槽(M2_1, Key M), 支援type 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式 *
- 1 x Ultra M.2 插槽(M2_2, Key M), 支援type 2280 PCIe Gen3x4 (32 Gb/s) 模式 **
- 4 x SATA3 6.0 Gb/s 連接埠
* 支援Intel® Volume Management Device (VMD)
** 支援 NVMe SSD 開機 -
襲擊- 支援SATA儲存裝置的RAID 0,RAID 1,RAID 5和RAID 10
-
USB- 1 x USB 3.2 Gen1 Type-C (後置)
- 5 x USB 3.2 Gen1 Type-A (2 前置, 3 後置)
- 6 x USB 2.0 (4 前置, 2 後置)
* 所有USB支援ESD 靜電保護 -
接頭- 1 x SPI TPM 接針
- 1 x 機箱開啟警告功能接針與揚聲器接針
- 1 x RGB LED 接針 *
- 3 x 可編程 LED 接針 **
- 1 x CPU 風扇連接埠 (4-pin) ***
- 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制) ****
- 2 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制) *****
- 1 x 24 針 ATX 電源連接埠
- 1 x 8 針 12V 電源連接埠
- 1 x 前置 Panel Audio 連接埠
- 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠)
- 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠)
* 支援至 12V/3A, 36W LED 燈條
** 支援至 5V/3A, 15W LED 燈條
*** CPU_FAN1 支援風扇功率最高 1A (12W).
**** CPU_FAN2/WP 支援風扇功率最高 2A (24W).
***** CHA_FAN1~2/WP 支援風扇功率最高 2A (24W).
CPU_FAN2/WP 和 CHA_FAN1~2/WP 可以自動偵測 3 針或 4 針風扇. -

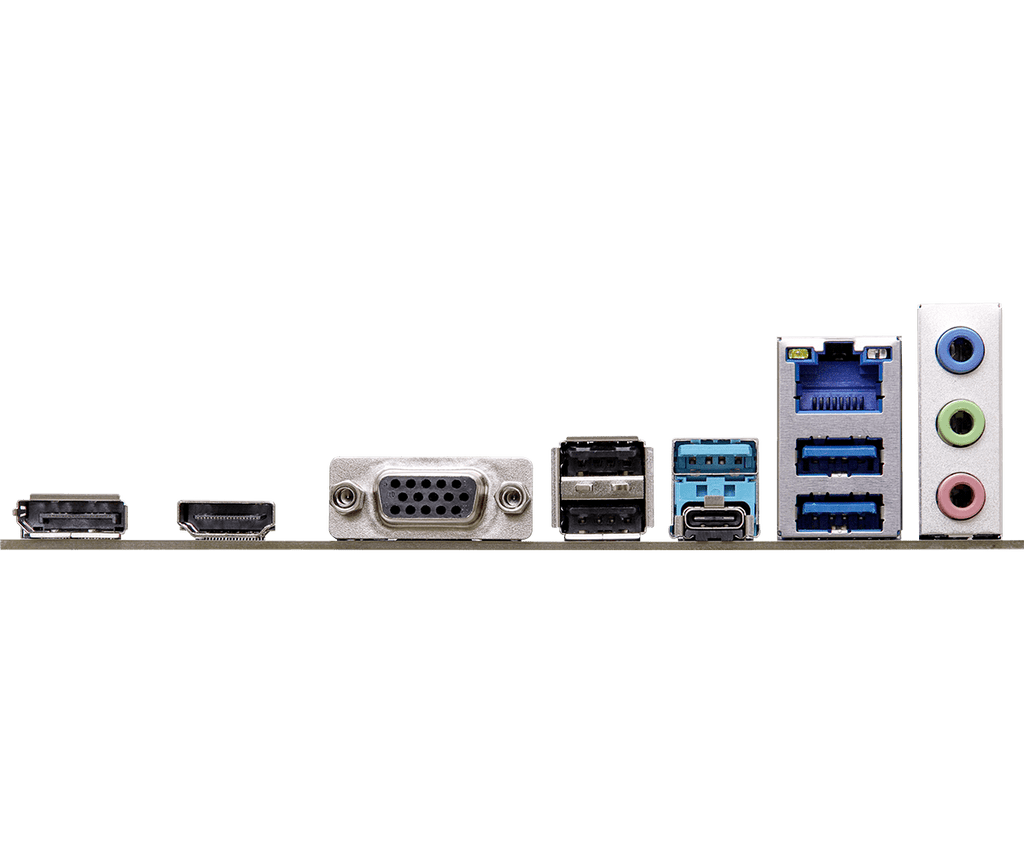

後背板輸出 / 入接口- 2 x 天線安裝點
- 1 x D-Sub 埠
- 1 x HDMI 埠
- 1 個 DisplayPort 1.4
- 1 x USB 3.2 Gen1 Type-C 埠
- 3 x USB 3.2 Gen1 Type-A 埠
- 2 x USB 2.0 埠
- 1 x RJ-45 網路埠
- HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風 -
軟體與 UEFI軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock Dragon 2.5 千兆網卡 軟體
- 華擎 Polychrome SYNC *
UEFI
- ASRock EZ 模式
- 華擎全高清 UEFI
- ASRock 我的最愛 UEFI
- 華擎汽車驅動程式安裝程式
- 華擎即時快閃記憶體
- 華擎簡易 RAID 安裝程序
* 可從華擎 APP Shop 下載這些應用程式. -
附件- 1 x 使用手冊
- 1 x I/O 擋板
- 2 x SATA 資料線
- 3 x M.2 插槽螺絲 -
規格- Micro ATX 規格: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm
-
作業系統- 支援Microsoft ® Windows 10 64 位元/11 64 位
-
認證- FCC、歐共體
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
