描述
-

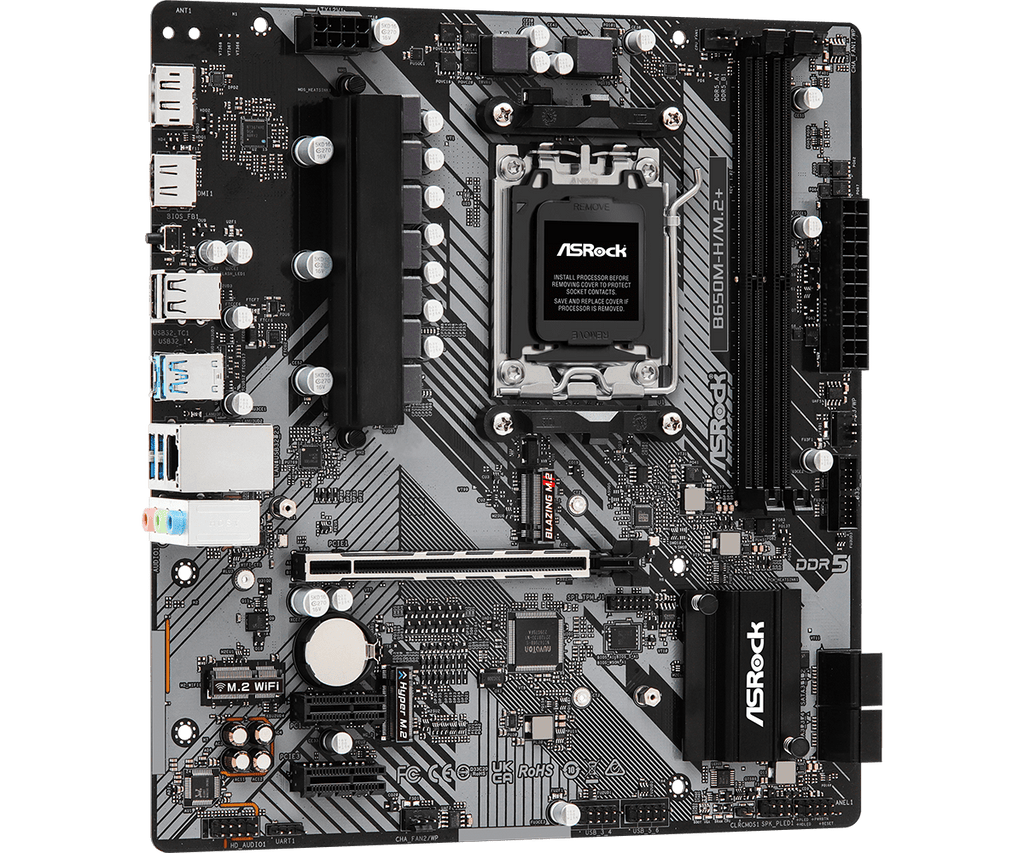

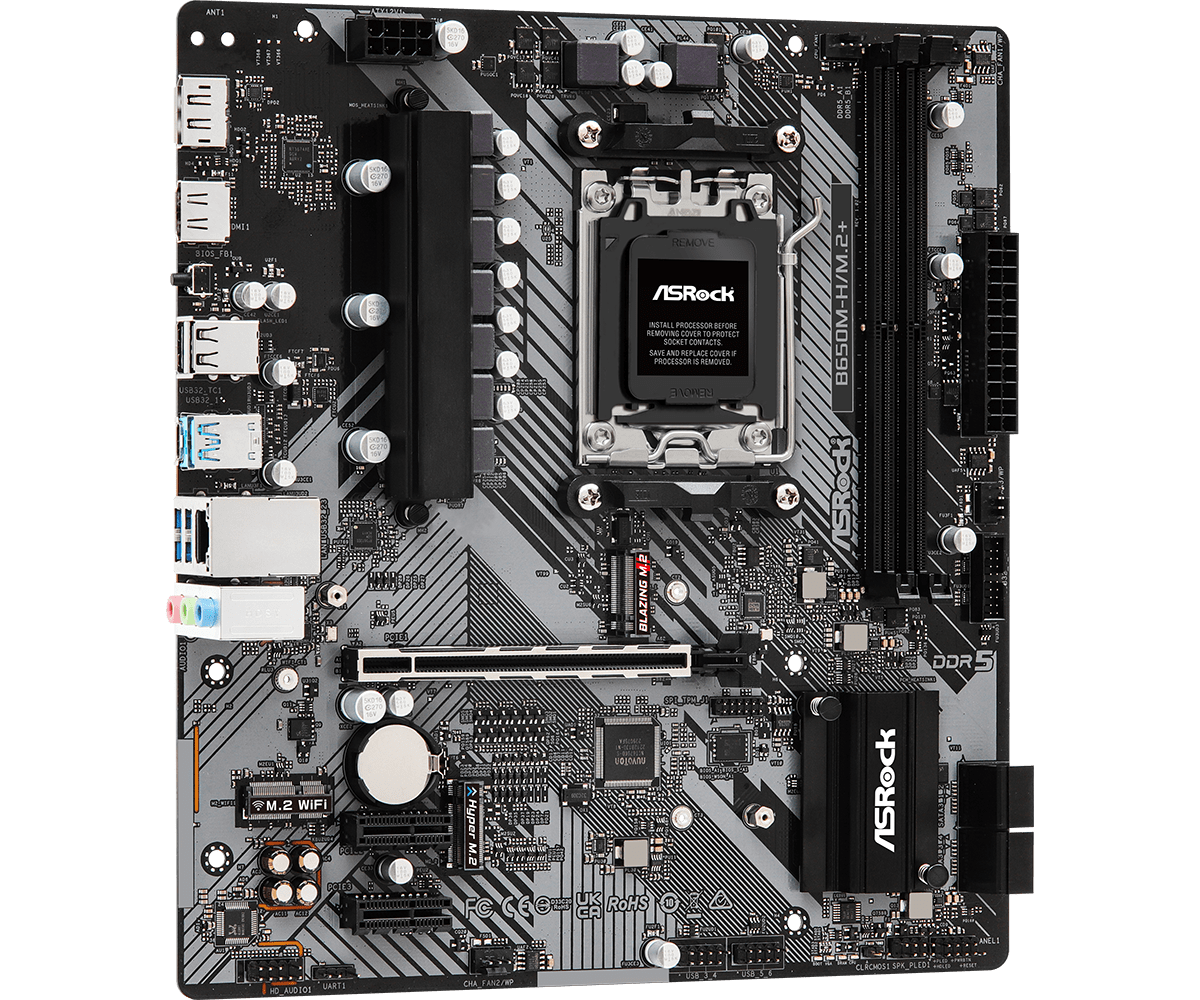

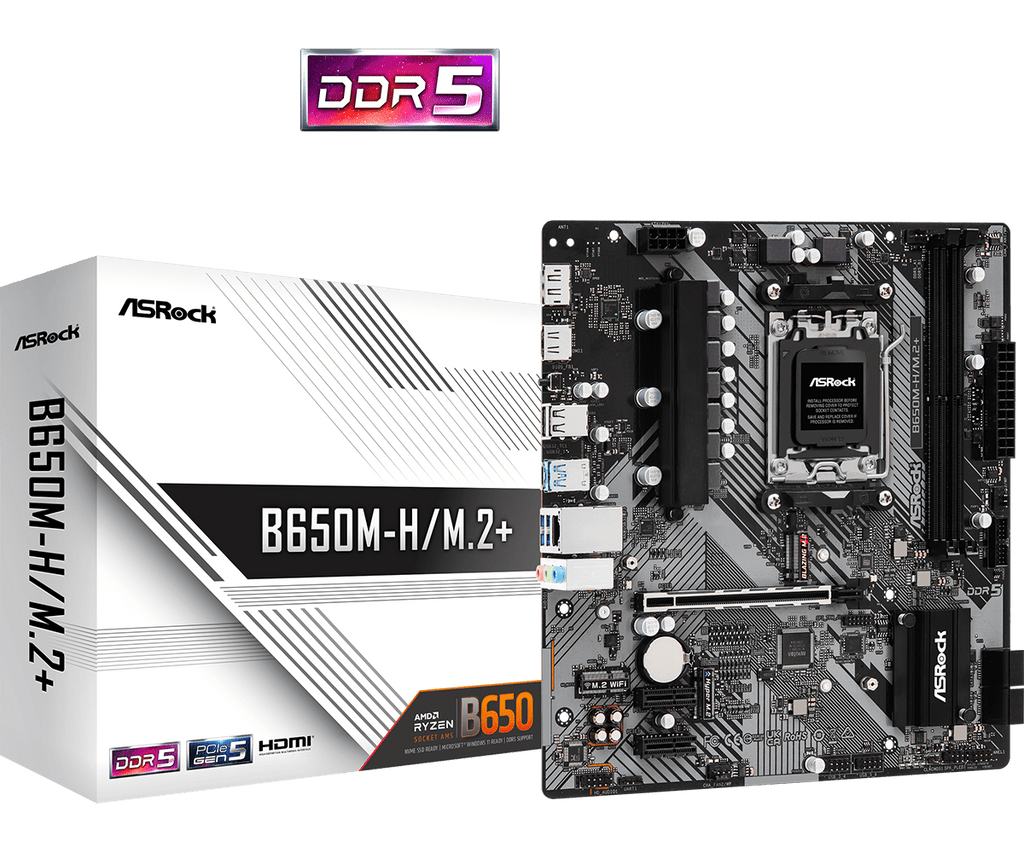

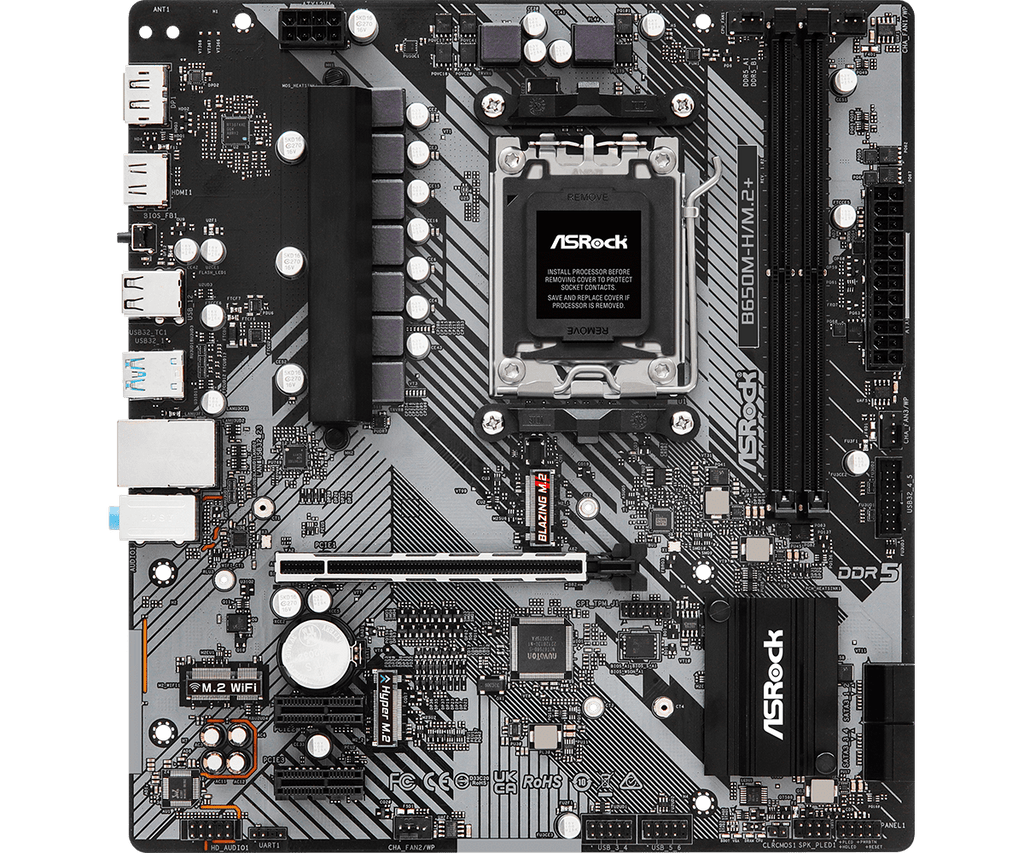

B650M-H/M.2+
- 支援 AMD Socket AM5 Ryzen™ 9000、8000 和 7000 系列處理器
- 6+1+1相電源，Dr.MOS
- 2 個 DDR5 DIMM
支援雙通道，最高可達6400+（OC） - 1 個 PCIe 4.0 x16、2 個 PCIe 4.0 x1、1 個用於 WiFi 的 M.2 Key E
- 整合 AMD RDNA™ 2 顯示卡 *
- 圖形輸出選項：HDMI、DisplayPort
- Realtek ALC897 7.1 CH 高清音訊編解碼器，Nahimic 音訊
- 4 SATA3、1 個 Blazing M.2 (PCIe Gen5 x4)、1 個 Hyper M.2 (PCIe Gen4 x4)
- 6 USB 3.2 Gen1（3 個後置、1 個後置 Type-C、2 個前置）
- Realtek 千兆網卡
- 支援華擎自動驅動安裝、BIOS Flashback
* 實際支援可能因 CPU 而異。
專為最先進的 PC 打造
優化的 VRM 設計
配備針對 AMD Ryzen™ 7000X3D 系列處理器最佳化的堅固組件，為玩家提供增強的效能。
6層PCB
6 層 PCB 提供穩定的訊號跡線和電源形狀，從而實現更低的溫度和更高的能源效率，從而提供穩定可靠的系統。
鋼筋槽
[PCIe 4.0版本]強化鋼插槽能夠支援 PCI Express 4.0 標準。各種好處包括：
✔ 額外的錨點
✔ 更強的閂鎖
✔ 確保訊號穩定
✔ 確保重型顯示卡安裝正確。
納希米克音頻
無論您是透過 USB、Wi-Fi、類比輸出甚至 HDMI 使用耳機、耳機、外部或內建揚聲器，Nahimic Audio 都能為您提供最具吸引力的聆聽體驗，充滿活力且細節豐富。
PCIe Gen5 熾熱 M.2
Blazing M.2 採用最新的 PCI Express 5.0 標準，頻寬是上一代產品的兩倍，具有令人驚嘆的 128Gb/s 傳輸速度，已準備好釋放未來超高速 SSD 的全部潛力。
USB 3.2 Gen1 Type-C
USB 3.2 Gen1 Type-C 可為電腦機殼的後面板提供高達 5 Gbps 的資料傳輸速率和新一代可逆 USB 設計。
M.2（E 鍵）適用於 WiFi
除了板載LAN連接埠外，使用者還可以選擇透過M.2（Key E）插槽進行無線連線。*不含 Wi-Fi 模組。
簡易設定
不再需要光碟機或驅動 DVD！華擎主機板已在 BIOS ROM 中預先安裝了乙太網路驅動程序，一旦安裝完作業系統，只需按照說明操作，ADI 就會自動下載並安裝所有必需的驅動程式！
步驟1：安裝自動驅動程式安裝程式
步驟2：ADI將自動下載並安裝所有必要的驅動程式。
第三步：完成！-
獨特的功能卓越的生產力
- PCIe Gen5 (M.2)
- 雙通道DDR5
堅如磐石的耐用性
- 6+1+1 相電源，VCore 50A Dr.MOS
沒有更新
- BIOS 閃回按鈕
- 華擎汽車驅動程式安裝程式
EZ 疑難排解
- 華擎郵政狀態檢查器 -
中央處理器
-
晶片組- AMD B650
-
記憶- 雙聲道DDR5記憶體技術
- 2 個 DDR5 DIMM 插槽
- 支援 DDR5 ECC/non-ECC、無緩衝記憶體高達 6400+(OC) *
- 最大限度。系統記憶體容量：128GB
- 支援超頻 (EXPO) 記憶體模組的極限記憶體設定檔 (XMP) 和擴充設定檔
* 請參閱記憶體支援清單以了解更多資訊。 -
BIOS- 256Mb AMI UEFI Legal BIOS，帶 GUI 支持
-
圖形整合AMD RDNA™顯示卡（實際支援可能因CPU而異）
- 1 x HDMI 2.1 TMDS/FRL 8G 相容，支援 HDR、HDCP 2.3 和最大。解析度高達 4K 120Hz
- 1 x DisplayPort 1.4，附 DSC（壓縮），支援 HDCP 2.3 和最大。解析度高達 4K 120Hz -
聲音的- 7.1 CH 高清音訊（Realtek ALC897 音訊編解碼器）
納希米克音頻 -
和- 千兆位元 LAN 10/100/1000 Mb/s
- 瑞昱 RTL8111H -
老虎機中央處理器：
- 1 x PCIe 4.0 x16 插槽 (PCIE1), 支援 x16 模式 *
晶片組：
- 2 個 PCIe 4.0 x1 插槽（PCIE2 和 PCIE3） *
- 1 x M.2 插座（Key E），支援 2230 型 WiFi/BT PCIe WiFi 模組 *
- VGA PCIe 插槽 (PCIE1) 中的 15μ 金接點
* 支援NVMe SSD作為啟動磁碟 -
貯存中央處理器：
- 1 x Blazing M.2 插槽（M2_1，Key M），支援 2280 PCIe Gen5x4 (128 Gb/s) 模式 *
- 1 x Hyper M.2 插槽（M2_2，Key M），支援 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式 *
晶片組：
- 4 個 SATA3 6.0 Gb/s 連接器
* 支援NVMe SSD作為啟動磁碟 -
襲擊- 支援 SATA 儲存裝置的 RAID 0、RAID 1 和 RAID 10
- 支援 M.2 NVMe 儲存裝置的 RAID 0、RAID 1 和 RAID 10 *
* 需要額外的 M.2 NVMe 擴充卡以支援 RAID 10 -
USB- 1 個 USB 3.2 Gen1 Type-C（背面）
- 5 個 USB 3.2 Gen1 Type-A（3 個後置，2 個前置）
- 6 個 USB 2.0（2 個後置，4 個前置）
* 所有USB連接埠均支援ESD保護 -
連接器- 1 x SPI TPM 接頭
- 1 x 電源 LED 和揚聲器接頭
- 1 x CPU 風扇連接器（4 針） *
- 3 個機殼/水泵風扇連接器（4 針）（智慧風扇速度控制） * *
- 1 x 24 針 ATX 電源連接器
- 1 x 8 針 12V 電源連接器
- 1 個前面板音訊連接器
- 2 個 USB 2.0 接頭連接器（支援 4 個 USB 2.0 連接埠）
- 1 個 USB 3.2 Gen1 接頭連接器（支援 2 個 USB 3.2 Gen1 連接埠）
* CPU_FAN1 支援風扇功率高達 1A (12W)。
* * CHA_FAN1~3/WP 支援風扇功率高達 2A (24W)。
CHA_FAN1~3/WP可以自動偵測是否使用3針或4針風扇。 -
後面板 I/O- 2 個天線安裝點
- 1 個 HDMI 連接埠
- 1 個 DisplayPort 1.4
- 1 個 USB 3.2 Gen1 Type-C 連接埠
- 3 個 USB 3.2 Gen1 Type-A 連接埠
- 2 個 USB 2.0 端口
- 1 個 RJ-45 LAN 端口
- 1 x BIOS 閃回按鈕
- 高清音訊插孔：線路輸入/前置揚聲器/麥克風 -
軟體和 UEFI軟體
- 華擎主機板實用程式（A-Tuning）
UEFI
- 華擎全高清 UEFI
- 華擎汽車驅動程式安裝程式
- 華擎即時快閃記憶體
* 這些實用程式可以從華擎即時更新和應用程式商店下載。 -
配件- 1 本使用手冊
- 1 個 I/O 擴充板
- 2 條 SATA 數據線
- 3 個用於 M.2 插座的螺絲 -
外形尺寸- Micro ATX 外形尺寸：9.6 英寸 x 8.9 英寸、24.4 厘米 x 22.6 厘米
-
你- 微軟視窗 ® 10 個 64 位 / 11 個 64 位
-
認證證書- FCC、歐共體
- ErP/EuP 就緒（需要 ErP/EuP 就緒電源）
