描述

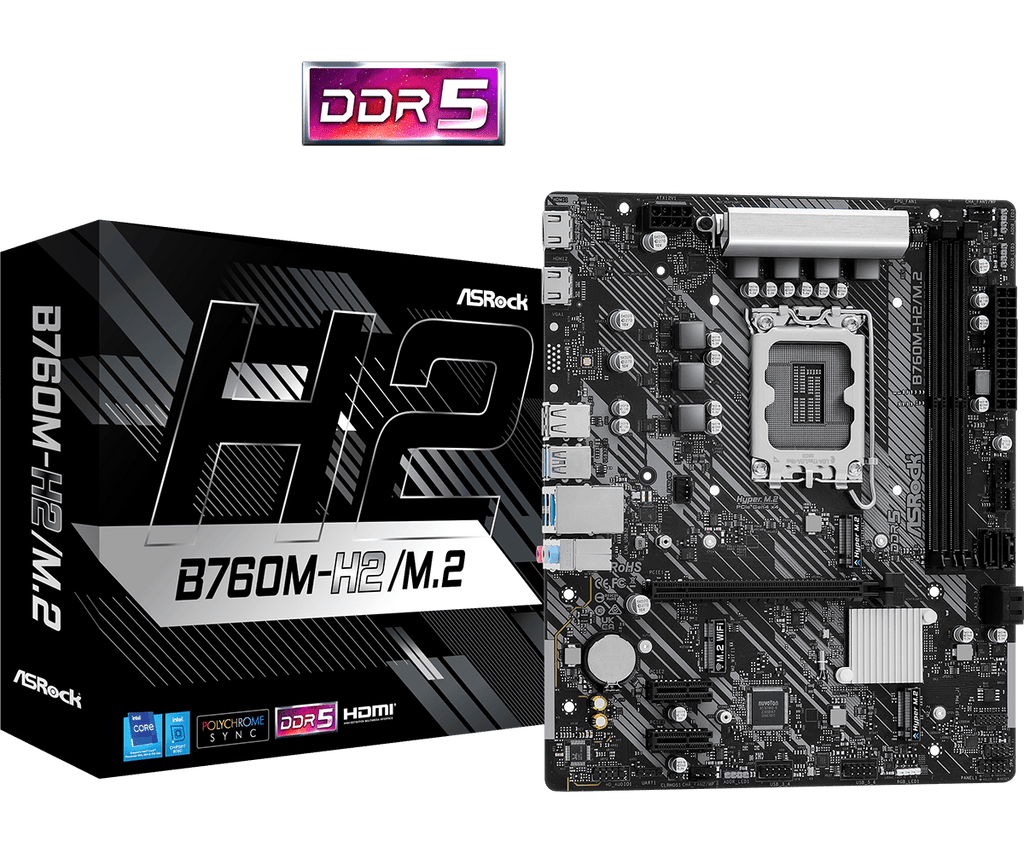

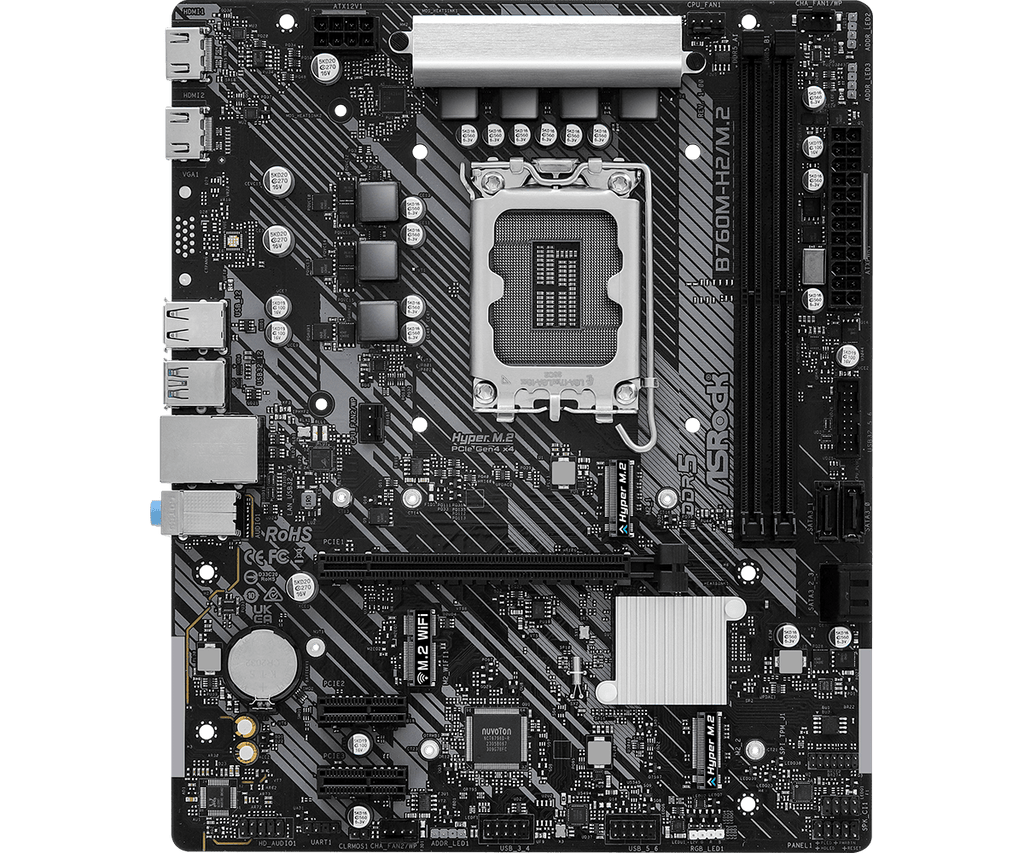

B760M-H2/M.2
- 支援14個 th , 13 th &12 th 英特爾世代 ® 酷睿™處理器 (LGA1700)
- 5+1+1相電源
- 2 個 DDR5 DIMM
支援雙通道，最高可達7200+（OC） - 1 個 PCIe 4.0 x16、2 個 PCIe 3.0 x1、1 個用於 WiFi 的 M.2 Key E
- 圖形輸出選項：2 個 HDMI
- Realtek ALC897 7.1 CH 高清音訊編解碼器
- 4 個 SATA3、2 個 Hyper M.2（PCIe Gen4 x4）
- 6 個 USB 3.2 Gen1 A 型（4 個後置，2 個前置），
6 USB 2.0（2 個後置，4 個前置） - 龍2.5G區域網
- 支援華擎自動驅動安裝程序
-
獨特的功能卓越的生產力
- 雙通道DDR5
堅如磐石的耐用性
- 5+1+1相電源
- 華擎英特爾 ® 4層記憶體池（外層平面）技術
超快連線
- 2.5G區域網
沒有更新
- 華擎汽車驅動程式安裝程式 -
中央處理器- 支持 14 th , 13 th &12 th 英特爾世代 ® 酷睿™處理器 (LGA1700)
- 支持英特爾 ® 混合技術
- 支持英特爾 ® Turbo Boost Max 3.0 技術
- 支持英特爾 ® 熱速度提升 (TVB)
- 支持英特爾 ® 自適應升壓技術 (ABT) -
晶片組- 英特爾 ® B760
-
記憶- 雙聲道DDR5記憶體技術
- 2 個 DDR5 DIMM 插槽
- 支援 DDR5 非 ECC、無緩衝記憶體高達 7200+(OC) *
- 最大限度。系統記憶體容量：128GB
- 支持英特爾 ® 極限內存設定檔 (XMP) 3.0
* 1DPC 1R 高達 7200+ MHz (OC)，本機 5600 MHz。
1DPC 2R 高達 6800+ MHz (OC)，本機 5200 MHz。 -
BIOS- 128Mb AMI UEFI Legal BIOS，帶 GUI 支持
-
圖形- 英特爾 ® Xe 圖形架構（第 12 代）
- 2 x HDMI 2.1 TMDS 相容，支援 HDCP 2.3 和最大。解析度高達 4K 60Hz
* 英特爾 ® UHD 圖形 內建視覺效果和 VGA 輸出只能由整合 GPU 的處理器支援。 -
聲音的- 7.1 CH 高清音訊（Realtek ALC897 音訊編解碼器）
-
和- 2.5 千兆位元 LAN 10/100/1000/2500 Mb/s
- 龍騰RTL8125BG
- 支援Dragon 2.5G LAN軟體
- 智慧型自動調整頻寬控制
- 視覺使用者友善的使用者介面
- 視覺化網路使用統計
- 優化遊戲、瀏覽器和串流模式的預設設置
- 使用者自訂優先控制
老虎機中央處理器：
- 1 x PCIe 4.0 x16 插槽 (PCIE1), 支援 x16 模式 *
晶片組：
- 2 個 PCIe 3.0 x1 插槽（PCIE2 和 PCIE3） *
- 1 x M.2 插座（Key E），支援 2230 型 WiFi/BT PCIe WiFi 模組
* 支援NVMe SSD作為啟動磁碟貯存晶片組：
- 1 x Hyper M.2 插槽（M2_1，Key M），支援 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式 *
- 1 個 Hyper M.2 插槽（M2_2，Key M），支援 2280 PCIe Gen4x4 (64 Gb/s) 模式 *
- 4 個 SATA3 6.0 Gb/s 連接器
* 支持英特爾 ® 磁碟區管理設備 (VMD)
支援NVMe SSD作為啟動磁碟襲擊- 支援SATA儲存設備的RAID 0、RAID 1、RAID 5和RAID 10USB- 6 個 USB 3.2 Gen1 Type-A（4 個後置，2 個前置）
- 6 個 USB 2.0（2 個後置，4 個前置）
* 所有USB連接埠均支援ESD保護連接器- 1 x SPI TPM 接頭
- 1 x 機殼防盜和揚聲器接頭連接器
- 1 x RGB LED 接頭 *
- 3 x 可尋址 LED 接頭 * *
- 1 個 CPU 風扇連接器（4 針） * * *
- 1 x CPU/水泵風扇連接器（4 針）（智慧風扇速度控制） * * * *
- 2 個機殼/水泵風扇連接器（4 針）（智慧風扇速度控制） * * * * *
- 1 x 24 針 ATX 電源連接器
- 1 x 8 針 12V 電源連接器
- 1 個前面板音訊連接器
- 2 個 USB 2.0 接頭連接器（支援 4 個 USB 2.0 連接埠）
- 1 個 USB 3.2 Gen1 接頭連接器（支援 2 個 USB 3.2 Gen1 連接埠）
* 總共支援高達 12V/3A、36W LED 燈條
** 帶 總共支援高達 5V/3A、15W LED 燈
* * * CPU_FAN1 支援風扇功率高達 1A (12W)。
* * * * CPU_FAN2/WP 支援風扇功率高達 2A (24W)。
* * * * * CHA_FAN1~2/WP支援風扇功率高達2A（24W）。

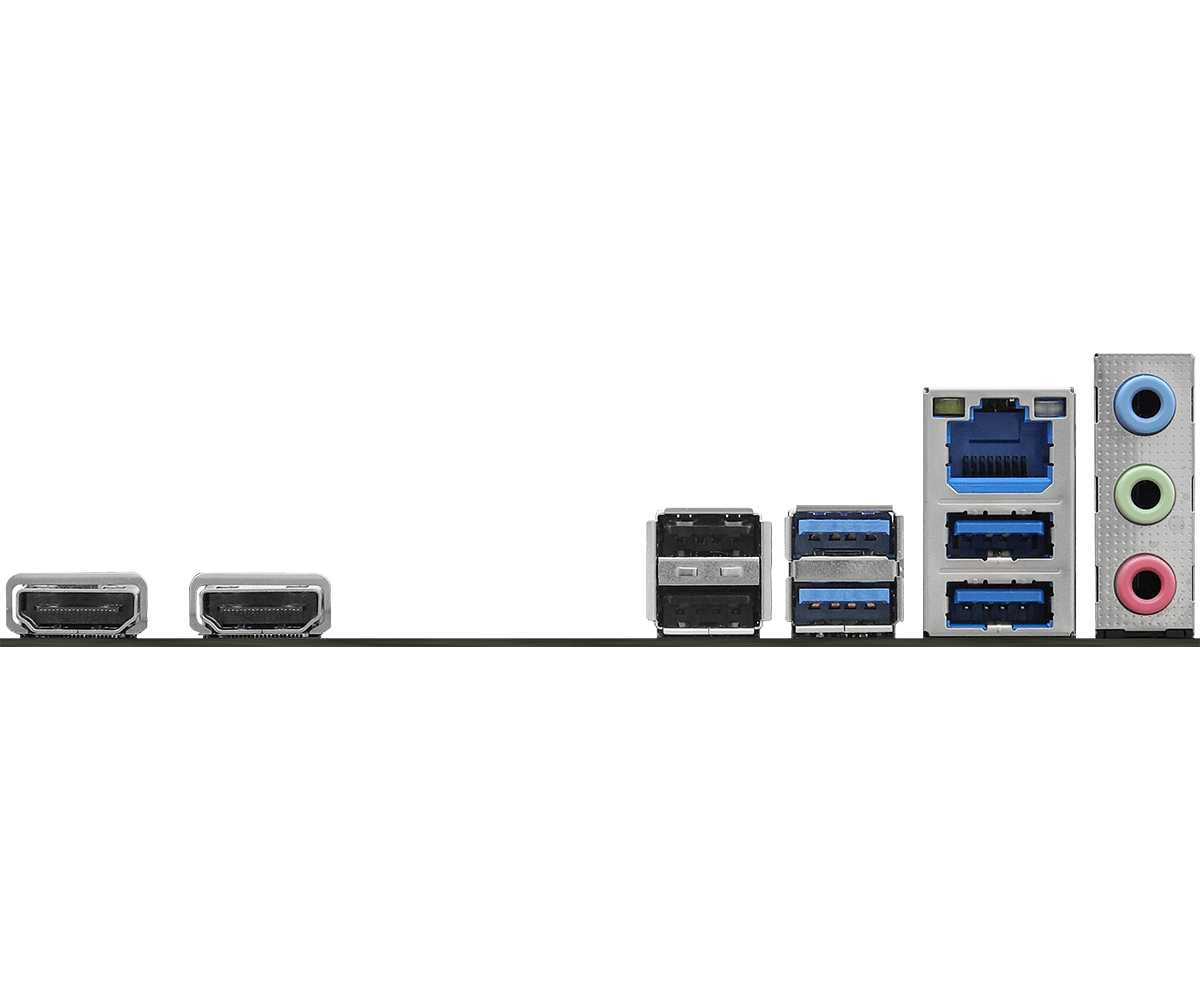

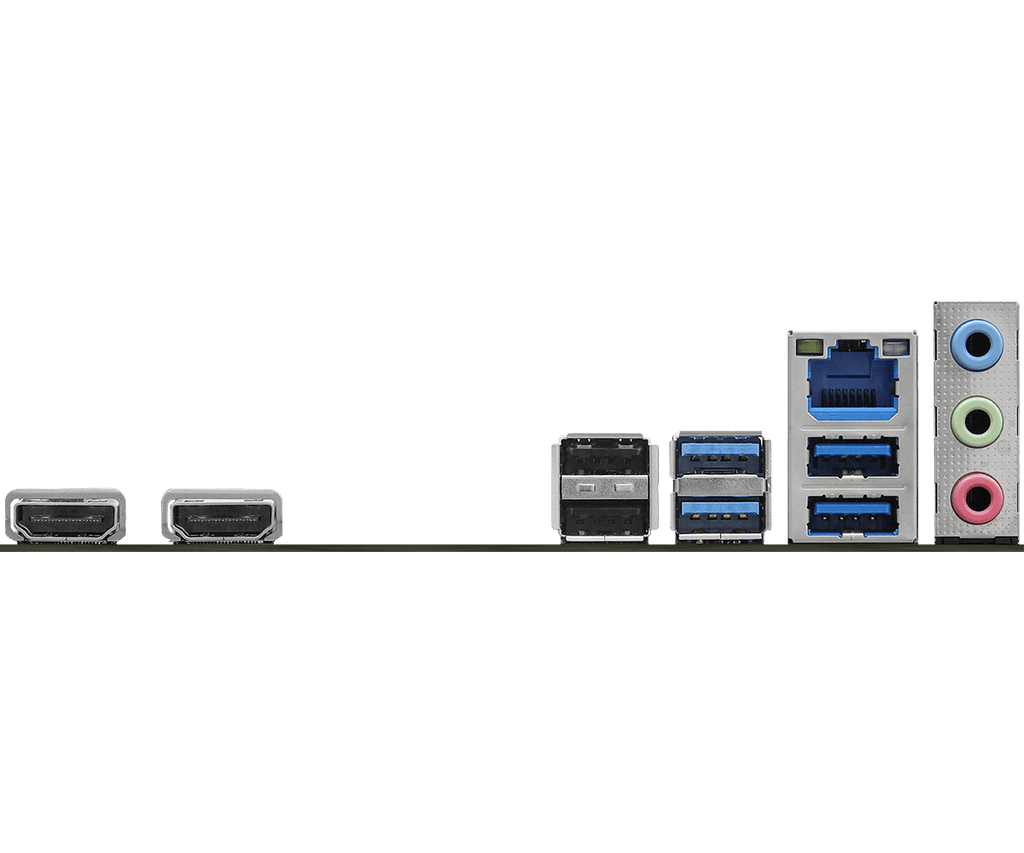

CPU_FAN2/WP 和 CHA_FAN1~2/WP 可以自動偵測是否使用 3 針或 4 針風扇。後面板 I/O- 2 個天線安裝點
- 2 個 HDMI 連接埠
- 4 個 USB 3.2 Gen1 Type-A 連接埠
- 2 個 USB 2.0 端口
- 1 個 RJ-45 LAN 端口
- 高清音訊插孔：線路輸入/前置揚聲器/麥克風軟體和 UEFI軟體
- 華擎主機板實用程式（A-Tuning）
- 華擎 Dragon 2.5G LAN 軟體
- 華擎 Polychrome SYNC *
UEFI
- 華擎 EZ 模式
- 華擎全高清 UEFI
- 華擎 UEFI 中我的最愛
- 華擎汽車驅動程式安裝程式
- 華擎即時快閃記憶體
- 華擎簡易 RAID 安裝程序
* 這些實用程式可以從華擎即時更新和應用程式商店下載。配件- 1 本使用手冊
- 1 個 I/O 擴充板
- 2 條 SATA 數據線
- 3 個用於 M.2 插座的螺絲外形尺寸- Micro ATX 外形尺寸：9.6 英寸 x 7.9 英寸、24.4 厘米 x 20.1 厘米你- 微軟視窗 ® 10 個 64 位 / 11 個 64 位認證證書- FCC、歐共體
- ErP/EuP 就緒（需要 ErP/EuP 就緒電源）
