描述
-

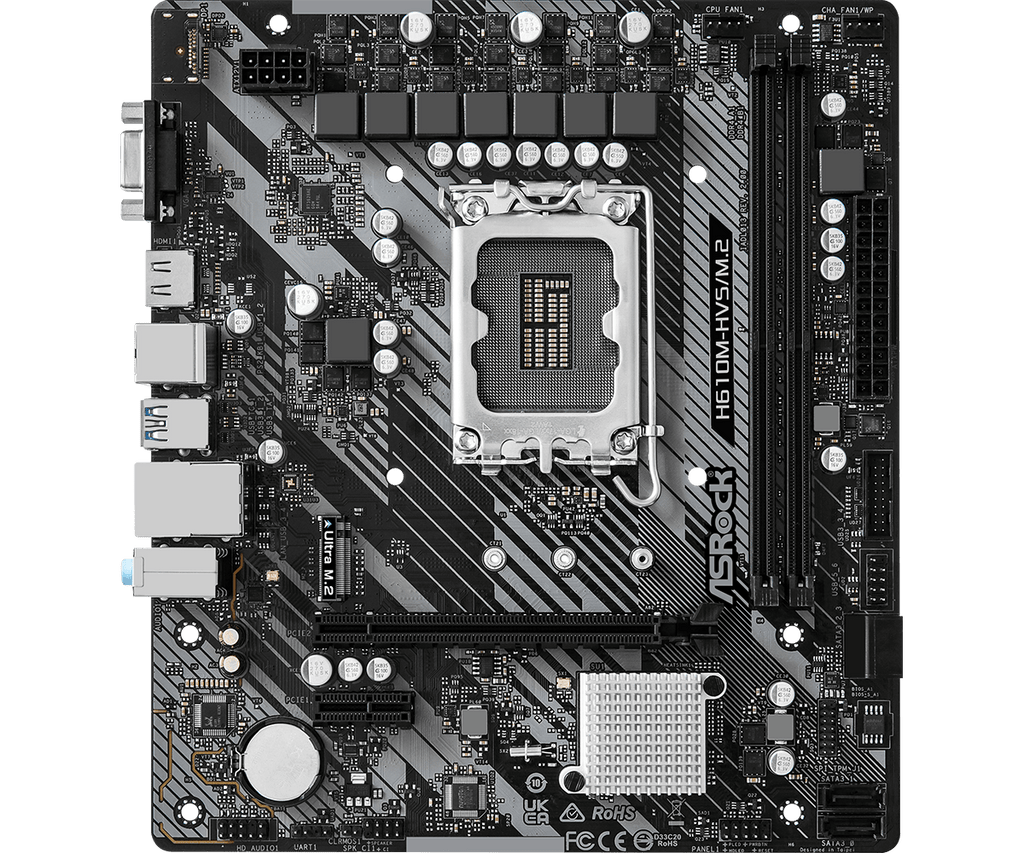

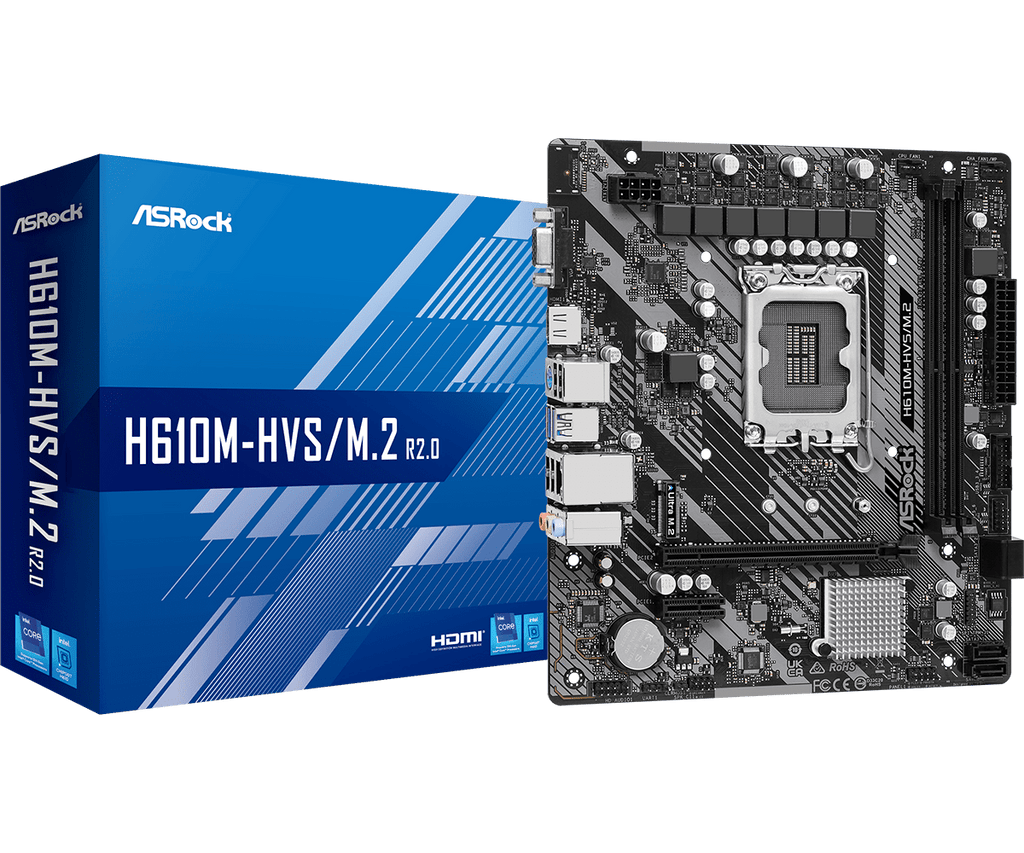

H610M-HVS/M.2 R2.0
- 支援第14代、第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700)
- 6+1+1 電源相位設計
- 2 x DDR4 DIMMs
支援 Dual Channel, 高達 3200 - 1 PCIe 4.0 x16, 1 PCIe 3.0 x1
- 顯示輸出選項: HDMI, D-Sub
- Realtek ALC897 7.1 聲道高傳真音效 Codec
- 4 SATA3
- 1 Ultra M.2 (PCIe Gen3 x4)
- 4 USB 3.2 Gen1 (2 Rear, 2 前置)
- 6 USB 2.0 (2 前置, 4 後置)
- Realtek 千兆網卡
數位電源 (Digi Power)
與傳統主機板採用類比電源不同，本主板使用下一代數位脈衝寬度調製（PWM）設計，可以更有效更流暢地提供 CPU Vcore 電壓，從而大大提高主板的穩定性和使用壽命。
Ultra M.2 32Gb/s (PCIe Gen3 x4 & SATA3)
PCIe Gen3 x4 Ultra M.2 介面將資料傳輸速率提升至 32Gb/s。此外，該介面支援 SATA3 6Gb/s M.2 模組。
雙顯示輸出
配置兩種最常用的顯示埠！通過 D-Sub + HDMI 兩用埠，您可以擁有更多顯示輸出選擇。
HDMI 4K @60Hz 高畫質
支援新一代HDMI 4K @60Hz影像輸出規格，動態解析度更高，人物在高速移動之下的動態表現看起來便更加流暢、無殘影，享受讓你耳目一新的動態畫面。
![SA [0 Header-Hairline]](https://www.asrock.com/mb/features/SA.png)
高效電感
![SA [Premium Power Choke 1]](https://www.asrock.com/mb/features/SA-50APowerChoke.jpg)
與傳統電感相比，華擎的新一代高效電感可有效提高飽和電流達 3 倍，提高並改善主機板的 Vcore 電壓供應。亮黑 PCB
![SA [Sapphire Black PCB]](https://www.asrock.com/mb/features/SA-BlackPCB.jpg)
華擎科技對於各種細節絕不妥協，極致亮黑電路板不僅散發出神秘氣息，更代表最高品質的製造工藝。
Full Spike Protection
主機板上有些敏感的電子元件在突波時非常脆弱，過流可能導致您的系統瞬間就出現故障。華擎高壓保護功能支援多項技術，可以防止主機板上的元件受到意外的電壓突波傷害。-
獨家功能ASRock 超合金
- 高級電感
- 亮黑 PCB
- 高密度防潮纖維電路板
ASRock Ultra M.2 (PCIe Gen3x4)
ASRock 全防護 (支援全部 USB、音源、網路埠)
ASRock Live Update & APP Shop -
處理器- 支援第14代、第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700)
- 6+1+1 電源相位設計
- 支援 Intel® Hybrid Technology
- 支援 Intel® Turbo Boost Max 3.0 技術 -
晶片- Intel® H610
-
記憶體- 雙通道 DDR4 記憶體技術
- 2 x DDR4 插槽
- 支援 DDR4 non-ECC, un-buffered 記憶體 高達 3200
- 支援 ECC UDIMM 記憶體模組 (非 ECC 模式)
- 系統記憶體最大容量: 64GB
- 支援 Intel® Extreme Memory Profile (XMP) 2.0 技術 -
BIOS- 128Mb AMI UEFI Legal BIOS, 支援多國語圖形界面
- 符合 ACPI 6.0, 支援喚醒與自動開機 (Wake Up Events)
- 支援 SMBIOS 2.7
- CPU 核心/快取, CPU 核心/快取負載線, CPU GT, CPU GT 負載線, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, +1.8V PROC, +1.05V PROC 電壓多功能調節器 -
內建顯示- Intel® Xe 顯卡架構 (Gen 12)
- 二種顯示輸出選項: 透過獨立顯示控制器支援 HDMI 和 D-Sub 埠
- 支援 HDMI 2.1 TMDS Compatible，最高分辨率達 4K x 2K (4096x2160) @ 60Hz
- 支援 D-Sub, 最大解析度達 1920x1200 @ 60Hz
- 支援 HDCP 2.3 with HDMI 2.1 TMDS Compatible Port
* 處理器有內建 GPU 功能才支援 Intel® UHD 顯示晶片 內建視覺強化功能與顯示輸出. -
音效- 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)
- 防突波 -
網路- PCIE x1 千兆網卡 10/100/1000 Mb/s
- 1 x Realtek RTL8111H
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援防雷擊 / 防 ESD 靜電
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE -
擴充插槽CPU:
- 1 x PCIe 4.0 x16 插槽 (PCIE2), 支援 x16 模式*
Chipset:
- 1 x PCIe 3.0 x1 插槽 (PCIE1)
*支援 NVMe SSD 開機 -
儲存Chipset:
- 1 x Ultra M.2 插槽 (M2_2, Key M), 支援 M Key 2242/2260/2280 型 M.2 PCIe 模組至 PCIe Gen3x4 (32 Gb/s) 模式*
- 4 x SATA3 6.0 Gb/s 連接埠
*支援 NVMe SSD 開機
支援華擎 U.2套件 -
接頭- 1 x SPI TPM 接針
- 1 x 機箱開啟警告功能接針與揚聲器接針
- 1 x CPU 風扇連接埠 (4-pin)*
- 1 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)**
- 1 x 24 針 ATX 電源連接埠
- 1 x 8 針 12V 電源連接埠
- 1 x 前置 Panel Audio 連接埠
- 1 x USB 2.0 接針 (支援 2 USB 2.0 埠) (支援 ESD 靜電保護)
- 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)
*CPU 風扇接頭支援最大 1A (12W) 電源.
** 機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
CHA_FAN1/WP 可以自動偵測 3 針或 4 針風扇.
-

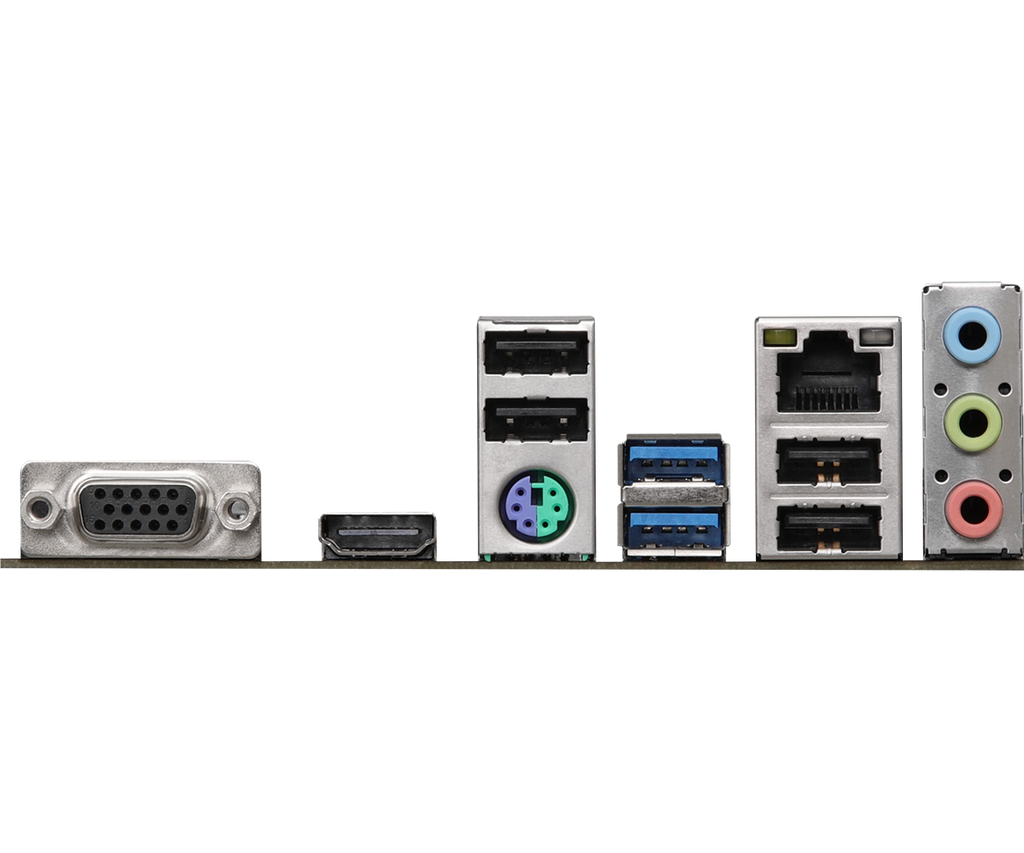

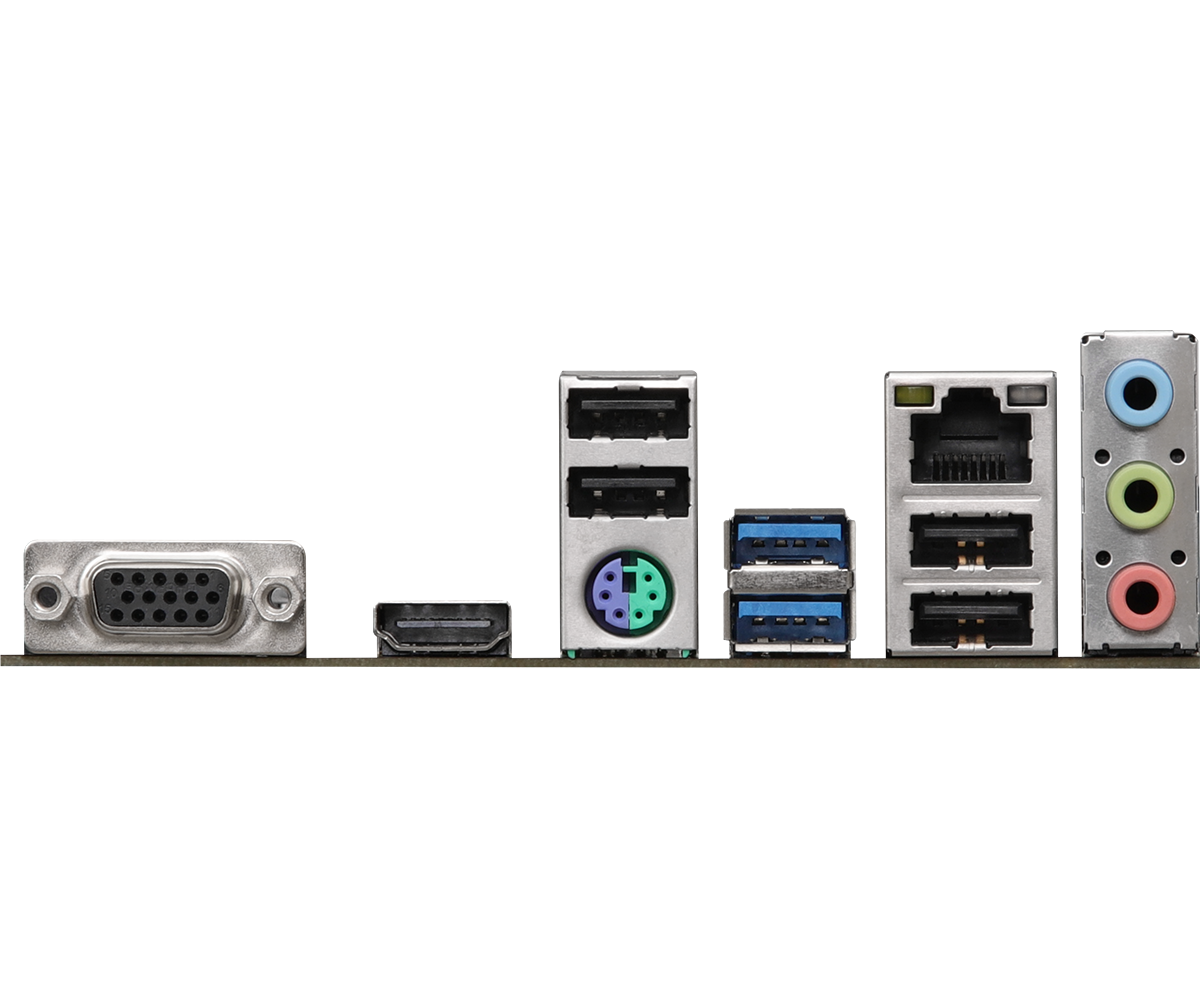

後背板輸出 / 入接口- 1 x PS/2 鍵盤 / 滑鼠埠
- 1 x D-Sub 埠
- 1 x HDMI 埠
- 2 x USB 3.2 Gen1 埠 (支援 ESD 靜電保護)
- 4 x USB 2.0 埠 (支援 ESD 靜電保護)
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風 -
軟體與 UEFI軟體
- ASRock 主機板 Utility (A-Tuning)
UEFI
- ASRock EZ 模式
- ASRock Full HD UEFI
- ASRock 我的最愛 UEFI
- ASRock Instant Flash
*可從華擎 APP Shop 下載這些應用程式. -
隨機光碟- 驅動程式, 應用軟體, 防毒軟體 (試用版)
-
附件- 快速安裝指南, 支援光碟, I/O 擋板
- 2 x SATA 資料線
- 1 x M.2 插槽螺絲 -
硬體監控- 風扇轉速計: CPU, 機箱 / 水泵風扇
- 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, 機箱 / 水泵風扇
- 風扇多速控制: CPU, 機箱 / 水泵風扇
- 機箱開啟偵測
- 電壓即時監控: CPU 核心, 記憶體, +0.82V PCH, +1.05V PCH, VCCIN AUX, VCCSA, +1.05V PROC, +12V, +5V, +3.3V -
規格- Micro ATX 規格: 8.66-in x 7.6-in, 22.0 cm x 19.3 cm
- 固態電容設計 -
作業系統- 支援 Microsoft® Windows 10 64-bit / 11 64-bit
-
認證- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
