描述
AMD TR5 CEB 工作站主機板、CPU 和記憶體超頻就緒、強大的 36 功率級設計、PCIe 5.0 x 16、PCIe 5.0 M.2、10 Gb 和 2.5 Gb LAN、多 GPU 支援
- 為高級人工智慧 PC 做好準備: 專為人工智慧運算的未來而設計,具有要求嚴格的人工智慧應用所需的功能和連接性
- AMD sTR5 插槽支援多達 96 核心 CPU: 適用於 AMD Ryzen™ Threadripper™ PRO 7000 WX 系列處理器和 AMD Ryzen Threadripper 7000 系列處理器。
- CPU與記憶體超頻 : 支援高達1TB ECC R-DIMM DDR5記憶體模組(1DPC)
- 強大的電源和散熱設計: 36 個功率級,帶有兩個用於 CPU 的 8 針電源連接器、大型 VRM 冷卻、晶片組和 M.2 散熱器以及 M.2 導熱墊。
- 超快連線: 三個 PCIe ® 5.0 x16 插槽、10 Gb 和 2.5 Gb LAN 連接埠、三個 M.2 插槽、前後 USB 20Gbps Type-C ® 和 SlimSAS NVMe 支援。
- 伺服器級 IPMI 遠端管理: 支援 ASUS IPMI 擴充卡的硬體和軟體,以及用於即時監控和管理的 ASUS Control Center Express 軟體
- 值得信賴的穩定性: 經過驗證與最新技術的廣泛兼容性、廣泛的 QVL 列表,並經過 24/7 運行測試
模型
Pro WS TRX50-SAGE WIFI
中央處理器
AMD Socket sTR5,適用於 Ryzen™ Threadripper™ PRO 7000 WX 系列和 Ryzen™ Threadripper™ 7000 系列處理器 *
晶片組
AMD TRX50 晶片組
記憶
4 個 DIMM 插槽、DDR5、ECC 註冊記憶體*
4通道記憶體架構
* 支援的記憶體類型、資料速率(速度)和 DRAM 模組數量因 CPU 和記憶體配置而異,有關更多信息,請參閱產品資訊網站支援選項卡下的 CPU/記憶體支援列表或訪問 https:// www .asus.com/support/。
4通道記憶體架構
* 支援的記憶體類型、資料速率(速度)和 DRAM 模組數量因 CPU 和記憶體配置而異,有關更多信息,請參閱產品資訊網站支援選項卡下的 CPU/記憶體支援列表或訪問 https:// www .asus.com/support/。
擴充槽
AMD Ryzen™ Threadripper™ PRO 7000 WX 系列與 Ryzen™ Threadripper™ 7000 系列處理器
2 個 PCIe 5.0 x16 插槽
1 x PCIe 5.0 x16 插槽(x8 模式)
1 個 PCIe 4.0 x16 插槽
1 x PCIe 4.0 x16 插槽(x4 模式)
* 請查看支援網站上的 PCIe 分叉表 (https://www.asus.com/support/FAQ/1037507/)
2 個 PCIe 5.0 x16 插槽
1 x PCIe 5.0 x16 插槽(x8 模式)
1 個 PCIe 4.0 x16 插槽
1 x PCIe 4.0 x16 插槽(x4 模式)
* 請查看支援網站上的 PCIe 分叉表 (https://www.asus.com/support/FAQ/1037507/)
貯存
總共支援 3 個 M.2 插槽、4 個 SATA 6Gb/s 連接埠 AMD Ryzen™ Threadripper™ PRO 7000 WX 系列和 Ryzen™ Threadripper™ 7000 系列處理器
M.2_1插槽(Key M),類型2242/2260/2280(支援PCIe 5.0 x4模式)
M.2_2插槽(Key M),類型2242/2260/2280(支援PCIe 5.0 x4模式)
AMD TRX50 晶片組
M.2_3插槽(Key M),類型2280(支援PCIe 4.0 x4模式)
4 個 SATA 6Gb/秒端口
1 x SlimSAS 插槽支援 PCIe 4.0 x4 模式 NVMe 設備
* AMD RAIDXpert2 技術支援 PCIe RAID 0/1/5/10 和 SATA RAID 0/1/5/10。
M.2_1插槽(Key M),類型2242/2260/2280(支援PCIe 5.0 x4模式)
M.2_2插槽(Key M),類型2242/2260/2280(支援PCIe 5.0 x4模式)
AMD TRX50 晶片組
M.2_3插槽(Key M),類型2280(支援PCIe 4.0 x4模式)
4 個 SATA 6Gb/秒端口
1 x SlimSAS 插槽支援 PCIe 4.0 x4 模式 NVMe 設備
* AMD RAIDXpert2 技術支援 PCIe RAID 0/1/5/10 和 SATA RAID 0/1/5/10。
Ethernet
1 個 Marvell ® AQtion 10Gb 以太網
1 個英特爾 ® I226-LM 2.5Gb 以太網
1 個英特爾 ® I226-LM 2.5Gb 以太網
無線和藍牙
無線網路7*
2x2 Wi-Fi 7 (802.11be)
支援2.4/5/6GHz頻段**
支援Wi-Fi 7 160MHz頻寬,最高2.9Gbps傳輸速率。
藍牙® v5.4***
*Wi-Fi 功能可能因作業系統而異
對於 Windows 11,Wi-Fi 7 需要 SV3 或更高版本才能實現完整功能,Windows 11 SV1/2 僅支援 Wi-Fi 6E。
對於 Windows 10,請注意,沒有可用的驅動程序,請參閱 Wi-Fi 晶片組供應商的網站以了解詳細資訊。
** Wi-Fi 6GHz 頻段和頻寬監管可能因國家而異。
*** 藍牙®版本可能有所不同,請參閱 Wi-Fi 模組製造商的網站以了解最新規格。
2x2 Wi-Fi 7 (802.11be)
支援2.4/5/6GHz頻段**
支援Wi-Fi 7 160MHz頻寬,最高2.9Gbps傳輸速率。
藍牙® v5.4***
*Wi-Fi 功能可能因作業系統而異
對於 Windows 11,Wi-Fi 7 需要 SV3 或更高版本才能實現完整功能,Windows 11 SV1/2 僅支援 Wi-Fi 6E。
對於 Windows 10,請注意,沒有可用的驅動程序,請參閱 Wi-Fi 晶片組供應商的網站以了解詳細資訊。
** Wi-Fi 6GHz 頻段和頻寬監管可能因國家而異。
*** 藍牙®版本可能有所不同,請參閱 Wi-Fi 模組製造商的網站以了解最新規格。
USB
後置USB(共9個連接埠)
1 個 USB 20Gbps 連接埠(1 個 USB Type-C ® )
6 個 USB 10Gbps 連接埠(6 個 A 型)
2 個 USB 2.0 連接埠(2 個 A 型)
前置USB(共7個連接埠)
1 x USB 20Gbps 連接器(支援 USB Type-C ® 高達 27W PD/QC4+)
1 個 USB 5Gbps 接頭支援 2 個額外的 USB 5G 端口
2 個 USB 2.0 接頭連接器支援額外的 4 個 USB 2.0 端口
1 個 USB 20Gbps 連接埠(1 個 USB Type-C ® )
6 個 USB 10Gbps 連接埠(6 個 A 型)
2 個 USB 2.0 連接埠(2 個 A 型)
前置USB(共7個連接埠)
1 x USB 20Gbps 連接器(支援 USB Type-C ® 高達 27W PD/QC4+)
1 個 USB 5Gbps 接頭支援 2 個額外的 USB 5G 端口
2 個 USB 2.0 接頭連接器支援額外的 4 個 USB 2.0 端口
聲音的
Realtek ALC1220P 環繞聲高保真音訊編解碼器*
- 前後耳機輸出的阻抗感應
- 內部音訊擴大機可增強耳機和揚聲器的最高品質聲音
- 支援:插孔偵測、多流、前面板插孔重新分配任務
- 高品質 120 dB SNR 立體聲播放輸出和 113 dB SNR 錄音輸入(線路輸入)
- 支援高達 32 位元/192 kHz 播放
- 前後耳機輸出的阻抗感應
- 內部音訊擴大機可增強耳機和揚聲器的最高品質聲音
- 支援:插孔偵測、多流、前面板插孔重新分配任務
- 高品質 120 dB SNR 立體聲播放輸出和 113 dB SNR 錄音輸入(線路輸入)
- 支援高達 32 位元/192 kHz 播放

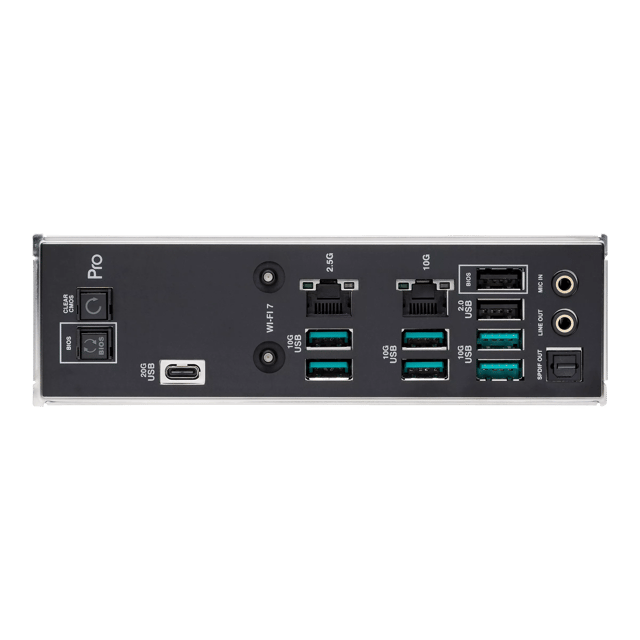

Back Panel I/O Ports
1 個 USB 20Gbps 連接埠(1 個 USB Type-C ® )
6 個 USB 10Gbps 連接埠(6 個 A 型)
2 個 USB 2.0 連接埠(2 個 A 型)
1 個 Wi-Fi 模組
1 個 Marvell ® AQtion 10Gb 乙太網路連接埠
1 個英特爾 ® 2.5Gb 乙太網路端口
2 個音訊插孔
1 個光纖 S/PDIF 輸出埠
1 個 BIOS FlashBack™ 按鈕
1 x 清除 CMOS 按鈕
6 個 USB 10Gbps 連接埠(6 個 A 型)
2 個 USB 2.0 連接埠(2 個 A 型)
1 個 Wi-Fi 模組
1 個 Marvell ® AQtion 10Gb 乙太網路連接埠
1 個英特爾 ® 2.5Gb 乙太網路端口
2 個音訊插孔
1 個光纖 S/PDIF 輸出埠
1 個 BIOS FlashBack™ 按鈕
1 x 清除 CMOS 按鈕
內部 I/O 連接器
風扇和冷卻相關
1 x 4 針 CPU 風扇接頭
1 x 4 針 CPU OPT 風扇接頭
1 x W_PUMP+ 接頭
4 x 4 針機殼風扇接頭連接器
2 x 4 針 VRM 風扇接頭連接器(板載 VRM 風扇)
電源相關
2 個 24 針主電源連接器
2 x 8 針 +12V 電源連接器
2 個 8 針 PCIe 至 CPU 電源連接器
1 個 6 針 PCIe 電源連接器
1 個 8 針 PCIe 電源連接器
儲存相關
3 x M.2 插槽(Key M) 4 x SATA 6Gb/s 端口
1 個 SlimSAS 端口
USB
1 x USB 20Gbps 連接器支援 USB Type-C ®
1 x USB 5Gbps 接頭支援 2 個額外的 USB 5Gbps 端口
2 個 USB 2.0 接頭連接器支援額外的 4 個 USB 2.0 端口
各種各樣的
1 x BMC 接頭1 x COM 連接埠接頭
1 x USB4 接頭1 x FlexKey 按鈕
1 x 前面板音訊接針 (F_AUDIO)
1 個開始按鈕
1 x 安全啟動按鈕
1 x 重試按鈕 1 x LN2 模式跳線
1 x 慢速模式開關
1 x SPI TPM 接頭(14-1 針)
1 x 10-1 針系統面板接頭
1 x 機殼防盜接頭
1 x 熱感應器接頭
1 x 4 針 CPU 風扇接頭
1 x 4 針 CPU OPT 風扇接頭
1 x W_PUMP+ 接頭
4 x 4 針機殼風扇接頭連接器
2 x 4 針 VRM 風扇接頭連接器(板載 VRM 風扇)
電源相關
2 個 24 針主電源連接器
2 x 8 針 +12V 電源連接器
2 個 8 針 PCIe 至 CPU 電源連接器
1 個 6 針 PCIe 電源連接器
1 個 8 針 PCIe 電源連接器
儲存相關
3 x M.2 插槽(Key M) 4 x SATA 6Gb/s 端口
1 個 SlimSAS 端口
USB
1 x USB 20Gbps 連接器支援 USB Type-C ®
1 x USB 5Gbps 接頭支援 2 個額外的 USB 5Gbps 端口
2 個 USB 2.0 接頭連接器支援額外的 4 個 USB 2.0 端口
各種各樣的
1 x BMC 接頭1 x COM 連接埠接頭
1 x USB4 接頭1 x FlexKey 按鈕
1 x 前面板音訊接針 (F_AUDIO)
1 個開始按鈕
1 x 安全啟動按鈕
1 x 重試按鈕 1 x LN2 模式跳線
1 x 慢速模式開關
1 x SPI TPM 接頭(14-1 針)
1 x 10-1 針系統面板接頭
1 x 機殼防盜接頭
1 x 熱感應器接頭
特色
華碩 Q 設計
- Q 碼
- M.2 Q-Latch
- Q-連接器
- Q-DIMM
- Q-LED(CPU [紅色]、DRAM [黃色]、VGA [白色]、啟動設備 [黃綠色])
- Q 槽
華碩散熱解決方案
- M.2 散熱器和板載導熱墊
- 帶有主動風扇的 VRM 散熱器設計
華碩 EZ DIY
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ LED
- 清除 CMOS 按鈕
- ProCool II
- 預裝 I/O 屏蔽
- 安全槽
- SafeDIMMBespoke
主機板設計和業務重點功能
- 24/7 可靠性
- 過流保護
- Q 碼
- M.2 Q-Latch
- Q-連接器
- Q-DIMM
- Q-LED(CPU [紅色]、DRAM [黃色]、VGA [白色]、啟動設備 [黃綠色])
- Q 槽
華碩散熱解決方案
- M.2 散熱器和板載導熱墊
- 帶有主動風扇的 VRM 散熱器設計
華碩 EZ DIY
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ LED
- 清除 CMOS 按鈕
- ProCool II
- 預裝 I/O 屏蔽
- 安全槽
- SafeDIMMBespoke
主機板設計和業務重點功能
- 24/7 可靠性
- 過流保護
軟體特點
華碩獨家軟體
軍械庫箱 - Fan Xpert 4
華碩CPU-Z
支援IT管理軟體
- 華碩控制中心 Express(ACCE)
Adobe Creative Cloud(免費試用)
Norton 360 豪華版(60 天免費試用)
WinRAR(40 天免費試用)
UEFI BIOS
華碩 EZ DIY
- 華碩 CrashFree BIOS 3
- 華碩。 EzFlash實用程式FlexKey
軍械庫箱 - Fan Xpert 4
華碩CPU-Z
支援IT管理軟體
- 華碩控制中心 Express(ACCE)
Adobe Creative Cloud(免費試用)
Norton 360 豪華版(60 天免費試用)
WinRAR(40 天免費試用)
UEFI BIOS
華碩 EZ DIY
- 華碩 CrashFree BIOS 3
- 華碩。 EzFlash實用程式FlexKey
BIOS
256 Mb 快閃記憶體 ROM、UEFI AMI BIOS
可管理性
透過 PME、PXE(UEFI 模式)進行 WOL

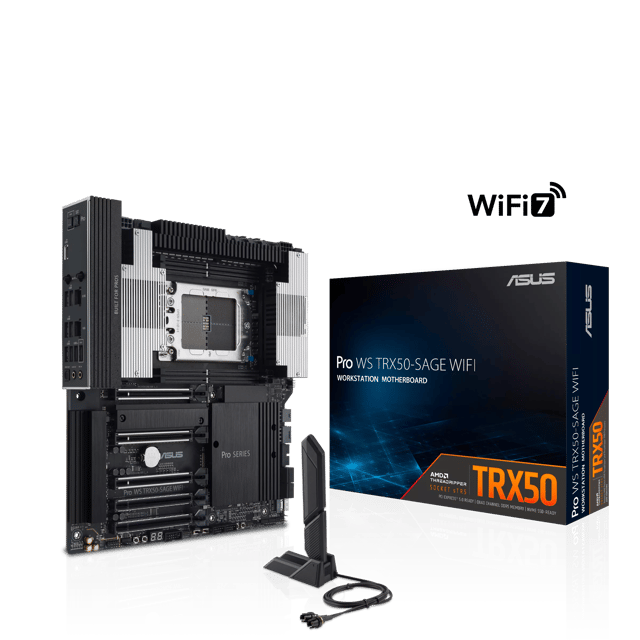

配件
電纜
2 條 SATA 6Gb/s 電纜
1 x CPU 8 針轉 PCIe 8 針轉接器電纜包
1 x 熱敏電阻電纜組
各種各樣的
1 x ASUS 2x2 雙頻 Wi-Fi 行動天線
1 x M.2 Q-Latch 封裝(2 合 1)
2 x M.2 橡膠套件
1 x Q 連接器文檔
1 x ACC 快速啟動鑰匙卡
1 個 QSG
2 條 SATA 6Gb/s 電纜
1 x CPU 8 針轉 PCIe 8 針轉接器電纜包
1 x 熱敏電阻電纜組
各種各樣的
1 x ASUS 2x2 雙頻 Wi-Fi 行動天線
1 x M.2 Q-Latch 封裝(2 合 1)
2 x M.2 橡膠套件
1 x Q 連接器文檔
1 x ACC 快速啟動鑰匙卡
1 個 QSG
作業系統
視窗 ® 11 64 位
外形尺寸
CEB 外型尺寸
12 英寸 x 11 英寸
(30.5 公分 x 28.3 公分)
12 英寸 x 11 英寸
(30.5 公分 x 28.3 公分)

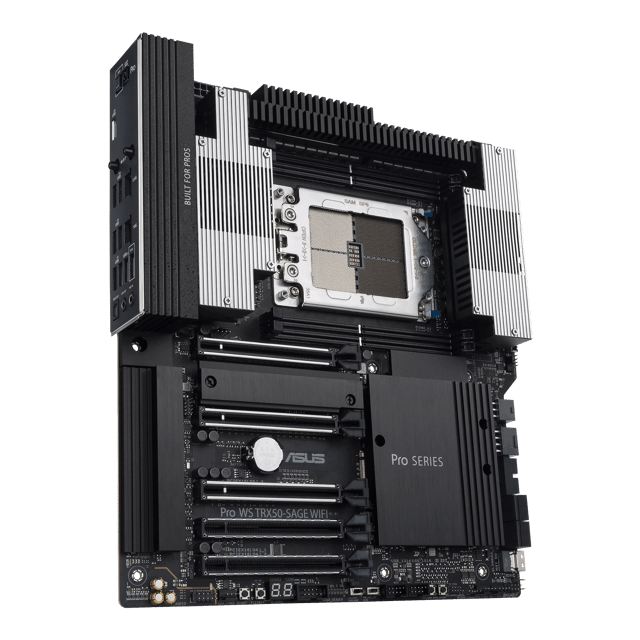

工作站仙境
Pro WS TRX50-SAGE WIFI 主機板提供專為內容創建、軟體開發、機器學習等量身定制的卓越速度、相容性和穩定性。 36 個功率等級為 AMD Ryzen Threadripper 提供動力 ™ PRO 7000 WX 系列與 AMD Ryzen Threadripper ™ 7000 系列處理器擁有多達 96 個核心,同時支援高達 1 TB 的 R-DIMM DDR5 模組,提供專業人士尖端應用程式所需的效能潛力。
具有板載 PCIe ® Pro WS TRX50-SAGE WIFI 配備電源連接器,為多個顯示卡、VRM 散熱器上的主動冷卻和熱管、WiFi 7、USB 20Gbps 連接埠、SlimSAS 和 IMPI 支援提供額外支持,適合各種場景和行業。
CPU 和記憶體超頻就緒
對於 AMD TR5 系列工作站和高階桌上型電腦 (HEDT) 型號,AMD 提供 CPU 和 DRAM 超頻選項。為了充分利用這些處理器的效能,華碩在 Pro WS TRX50-SAGE WIFI 主機板上採用了創新的雙 PSU 設計。憑藉強大的電力傳輸和先進的冷卻模組,該主機板在超頻過程中表現出卓越的穩定性。主機板上的硬體開關和優化的 BIOS 選項為超頻愛好者在將系統發揮到極限時提供了更大的便利。您可以透過啟用 EXPO 設定進一步提高記憶體效能。 EXPO和ECC R-DIMM的全面協同作用進一步將卓越的性能與出色的穩定性結合起來,為工作站和高端桌面計算樹立了新標準。
VRM 區域的功率級
Pro WS TRX50-SAGE WIFI 的穩壓器模組設定由 (18*2)+3+4+4 功率級組成,提供最新 AMD Ryzen 的功率和效率 ™ 處理器極限超頻的需求與穩定性。
主動 VRM 冷卻解決方案
MOSFET和扼流圈上的擠壓鋁製散熱器具有主動冷卻功能,大大提高了熱效率,而鰭片和隱藏式熱管也顯著提高了散熱效果。
ProCool II 連接器
ProCool II 連接器可確保與 12V CPU 輸入的緊密可靠連接。第二代產品具有改良的散熱性能和金屬護罩。
板載 PCIe 電源連接器
主機板內建8針和6針PCIe電纜連接器,可在需要安裝多個顯示卡時確保電源輸出的穩定性。
創新的冷卻和穩健的性能
ECC R-DIMM 記憶體支持
Pro WS TRX50-SAGE WIFI 主機板擁有堅固的設計,配備四個支援 ECC 的 R-DIMM DDR5 記憶體模組插槽,可更好地防止系統崩潰和資料損壞,從而確保工作站保持可靠並快速響應專業需求。
多 GPU 支援
Pro WS TRX50-SAGE WIFI 主機板具有多個 PCIe ® 5.0/4.0 x16 插槽,提供靈活的系統可配置性和可擴充性。借助高效能顯示卡,它可以在建模、模擬和渲染應用程式中帶來增強的效能。
超快連線
馬維爾 ® AQtion 10 Gbp 乙太網
憑藉高達標準千兆位元乙太網路 10 倍的頻寬,傳輸未壓縮的 4K 超高清視訊、執行系統備份和傳輸大型檔案現在比以往更快。
英特爾 ® 2.5 GB 以太網
與標準 1 Gb 乙太網路連接相比,傳輸速度提高了 2.5 倍,可實現更快的下載和更流暢的高解析度視訊串流。
超快連線
超快網絡
USB 20Gbps 附快速充電 4+
前面板連接器提供高達 20 Gbps 的傳輸速率 支援高達 27 瓦的 Quick Charge 4+,為裝置充電的速度比以前類型的 USB 連接埠更快
擁抱下一代 USB4 ®
比以往更快且面向未來;一旦連接到該主機板的板載 USB4 接頭,USB4 擴充卡將實現高達 40 Gbps 的雙向速度,並為快速充電設備提供充足的電力。
超快連線
大量高速 USB 連接埠
M.2 PCIe 5.0/4.0 插槽
Pro WS TRX50-SAGE WIFI 主機板還提供 3 個 M.2 插槽(2 個 PCIe 5.0 和 1 個 PCIe 4.0),以增強儲存彈性和效能。此配置非常適合處理大量影片檔案的創作者,因為它支援跨多個 NVMe 裝置的 RAID 配置,以實現大量 I/O 頻寬並確保在編輯室中無縫播放。
超薄SAS插槽
Pro WS TRX50-SAGE WIFI 主機板還具有 SlimSAS 端口,用於連接工業 SSD 驅動器、伺服器和網路設備。
超快連線
高容量存儲
伺服器級遠端管理
華碩 IPMI 擴充卡
Pro WS TRX50-SAGE WIFI 與華碩 IPMI 擴充卡相容,該擴充卡具有專用乙太網路至 BMC 晶片,為其 IPMI 架構提供智慧。管理員可以與 BMC 遠端通訊以採取一些糾正措施,例如韌體更新或重新啟動系統。
華碩控制中心 Express
Pro WS TRX50-SAGE WIFI 配備 ASUS Control Center Express - 一款專為企業設計的即時 IT 監控和管理軟體,可提高生產力並增強安全性,有助於防止未經授權的存取和資料外洩。
遠端控制解決方案
晶片組散熱
專用晶片組散熱器可吸走熱量,以保持最佳工作溫度。
10 Gb LAN 冷卻
10 Gb 乙太網路控制器上位置理想的擴展散熱器可確保隨時隨地高速網路的穩定性能。
M.2 冷卻
所有三個 M.2 插槽均配備大型散熱器,使 NVMe 儲存保持在最佳工作溫度,從而實現一致的效能和可靠性。特定插槽上的 M.2 導熱墊進一步確保下一代驅動器的最佳性能。
周密的散熱設計
這是 DIY 設計
SafeSlot 和 SafeDIMM
PCIe 5.0 的速度比 PCIe 4.0 快 2 倍,因此華碩調整了其 SMT 製造工藝,以確保其 SafeSlot 設計具有最高的數據速度。 SafeSlot 是添加到 PCIe 插槽的加固金屬護套,可確保擴充卡牢固安裝。同時,堅固的 ASUS SafeDIMM 護套支援並保護 ASUS Pro 系列工作站主機板上的記憶體模組,使用戶能夠快速、準確且自信地插入模組。
Q-Latch
創新的 Q-Latch 可以輕鬆安裝或拆卸 M.2 SSD,無需特定工具。該設計採用簡單的鎖定機制來固定驅動器並巧妙地消除了傳統的螺絲。
168小時
老化時間
45 ° C
溫度
80 %
相對濕度
24/7 可靠性
專為全天候運作而設計
Pro WS TRX50-SAGE WIFI 主機板針對 24/7 運行進行了最佳化,經測試可在高達 45 ° C 和 80% 濕度,確保其能夠應對不同的操作環境。
