描述

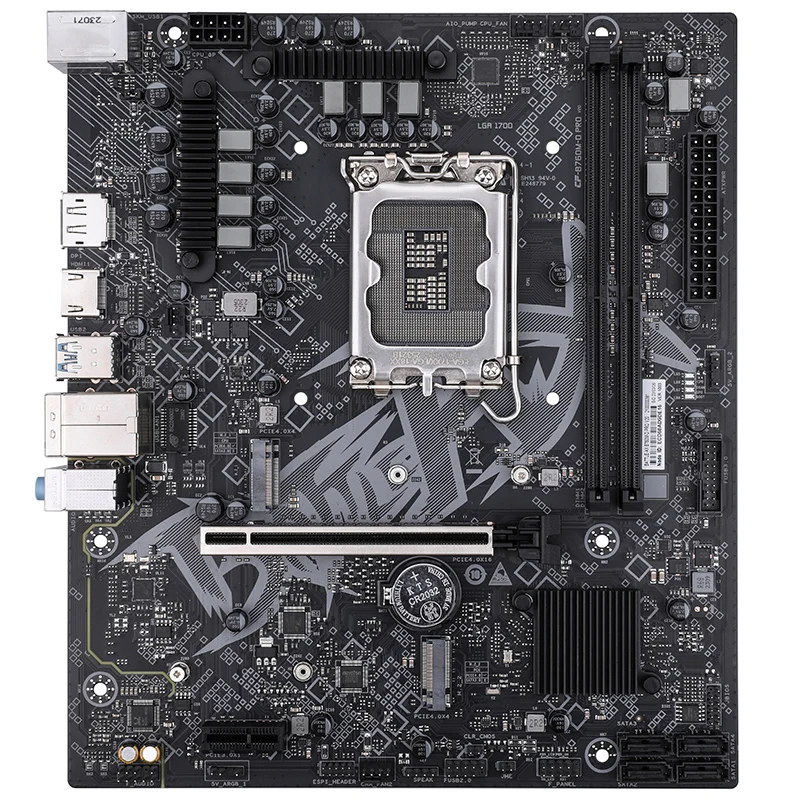

COLORFUL BATTLE-AX B760M-D PRO V20 DDR4
- 配备2.5G高速网路卡
- 提供4个USB 3.2 Gen 1 Type-A高速介面
- 提供2个USB 2.0介面
- 提供2个PCIe 4.0 x4 M.2 SSD插槽
- 提供2个5V 3针ARGB接脚，支援iGame Center灯效控制软体
- 提供HDMI+DP显示介面
- 支援iGame Center光效控制软体，可同步调节散热器、散热风扇、记忆体的光效
- 六大保护技术，确保产品运作更稳定
- 200道工序严格检测，品质有保障
- PCB雾化制程全面升级
型号BATTLE-AX B760M-D PRO V20
产品系列BATTLE-AX系列晶片组Intel B760
处理器支援适配主机板LGA 1700插槽的第14/13、12代Intel® Core TM、Pentium® 和Cylon® 处理器
(*最新记忆体相容性清单请上www.colorful.cn)
记忆体提供2个DDR4记忆体插槽，最大可支援64GB记忆体（单插槽最大可支援32GB记忆体）
- 支援DDR4-4800（超频）/4600（超频）/4400（超频）/4266（超频）/4000（超频）/3733（超频）/3600（超频）/3466（超频）/3200/3000/2933 2800/2666/2400/2133MHz内存
- 支援Intel® Extreme Memory Profile (XMP)记忆体技术
- 支援双通道记忆体技术
(*最新记忆体相容性清单请上www.colorful.cn)
SATA连接埠2个M.2插槽和4个SATA 6Gb/s硬碟接口，支援使用SATA硬碟设备建立RAID 0、RAID 1、RAID 5和RAID 10磁碟阵列
- M2_ 1插槽：支援2242/2280 M.2 SSD（PCIe 4.0 x4，CPU频道）
- M2_2插槽：支援2242/2280 M.2 SSD（PCIe 4.0 x4/Optane、PCH频道）
(*建立RAID磁碟阵列的步骤请参考七彩虹官方BIOS使用者指南)
板卡I/O 后部I/O 介面：
- 1×PS/2接口
- 2×USB 2.0接口
- 4×USB 3.2 Gen 1 Type-A 接口
- 1×DP 1.2接口，最高支援4K 60Hz分辨率
- 1×HDMI 2.0接口，最高支援4K 60Hz分辨率
- 1×2.5G网路介面
- 3×音讯介面（音讯输入/音讯输出/麦克风）
板载设备介面：
- 1×CPU风扇针
- 2×系统风扇插针
- 1×水冷式泵针
- 1×USB 2.0针可扩充2个USB 2.0 Type-A接口
- 1×USB 3.2 Gen 1 接脚可扩充2 个USB 3.2 Gen 1 Type-A 接口
- 2×5V 3针ARGB针
- 1×前置音讯插针
- 1×前面板插针
- 1×扬声器插针
- 1×ME写入保护跳线
- 1×清除CMOS跳线
- 1×BIOS烧录针
- 1×POST 卡针
- 1×PS/2 呼叫唤醒控制跳线
扩充插槽1 个PCIe 4.0 x16 插槽
1 个PCIe 3.0 x1 插槽
BIOS 128M UEFI，支援多种语言电源管理支援S3、S4、网路S5唤醒、定时开机和开机硬体监控CPU风扇转速可控、系统风扇转速可控、CPU温度监控、系统温度监控、各组电压监控
LAN RTL8125 2.5G网路卡音讯5.1 声道音效卡配置M-ATX
240毫米×207毫米
