EZ-Latch 设计
使用者友善的设计让组装过程安装变得轻松简单。
描述
Key Features
- X3D Turbo 模式: 智能游戏超频技术启动全新的游戏性能
- AMD Socket AM5脚座设计: 支援AMD Ryzen™ 9000 / 8000 / 7000 系列处理器
- 数位并联式8+2+2相电源解决方案
- 双通道DDR5 : 4组记忆体插槽，支援AMD EXPO™ 记忆体模组
- EZ-Latch : 快拆装设计的PCIe插槽
- M.2 EZ-Latch Plus : 免螺丝安装M.2 固态硬碟

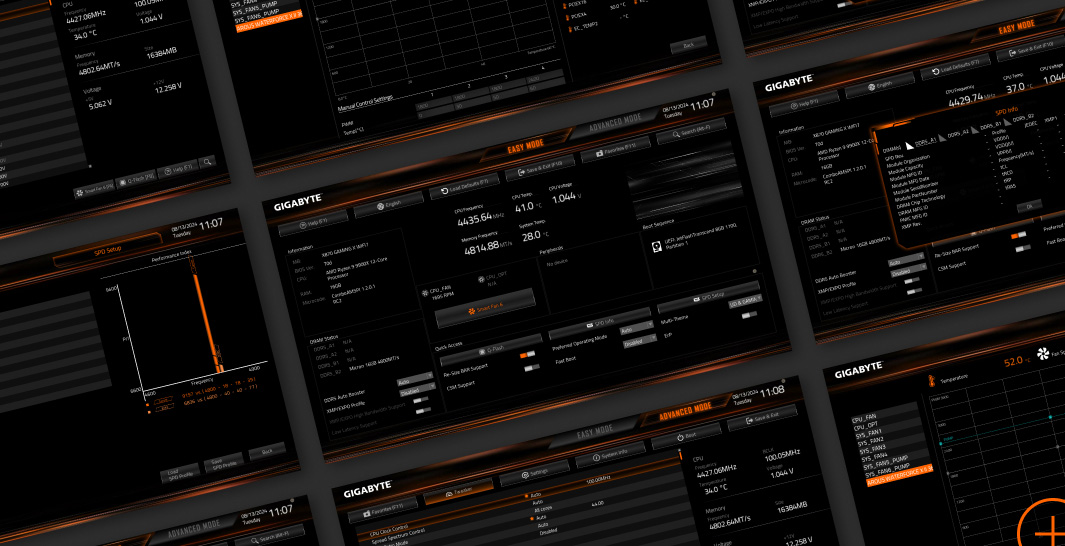

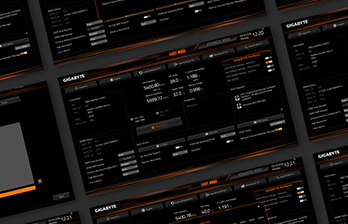

- 全新友善使用者界面: BIOS多元主题画面、一体式水冷风扇控制和Q-Flash 自动扫描
- 超高速储存: 2个M.2 插槽，包括1个PCIe 5.0 介面

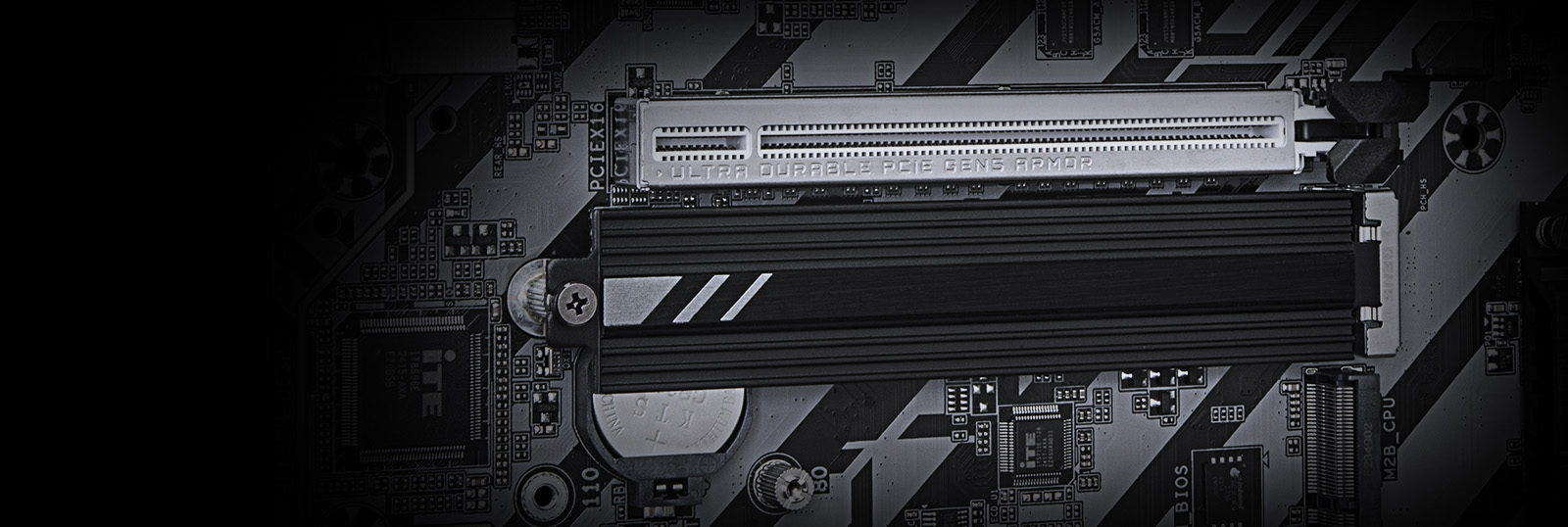

- M.2散热装甲: 强化M.2 SSD效能
- 迅速的网路连线: 2.5GbE LAN
- 扩展的连接性: 2*DP, HDMI
-
中央处理器(CPU)AMD AM5插槽，支援：
AMD Ryzen™ 9000系列处理器/
AMD Ryzen™ 8000系列处理器/
AMD Ryzen™ 7000系列处理器
(请至技嘉网站查询有关支援的处理器列表) -
晶片组AMD B850
-
记忆体支援DDR5 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC)/5600(OC)/5200/4800/4400 MT/s
4个DDR5 DIMM插槽，最高支援到256 GB (单一插槽支援64 GB容量)
支援双通道记忆体技术支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16记忆体支援AMDEXtended Profiles forOverclocking (AMDEXPO™)及Extreme Memory Profile (XMP)记忆体
(CPU和记忆体的配置可能会影响支援的记忆体类型、速度和DRAM模组数量，请至技嘉网站查询记忆体模组支援列表。) -
显示功能内建于支援AMD Radeon™显示晶片的处理器：
- 1个HDMI插座，可支援至最高4096x2160@60 Hz的解析度
* 支援HDMI 2.1版本及HDCP 2.3及HDR。
**仅支援兼容于原生HDMI 2.1 TMDS规范的接口。
- 2个DisplayPort插座，可支援至最高3840x2160@144 Hz的解析度
* 支援DisplayPort 1.4版本。
(显示功能所支援的规格将因使用的CPU而有差异。)
最多可支援三萤幕同时输出 -

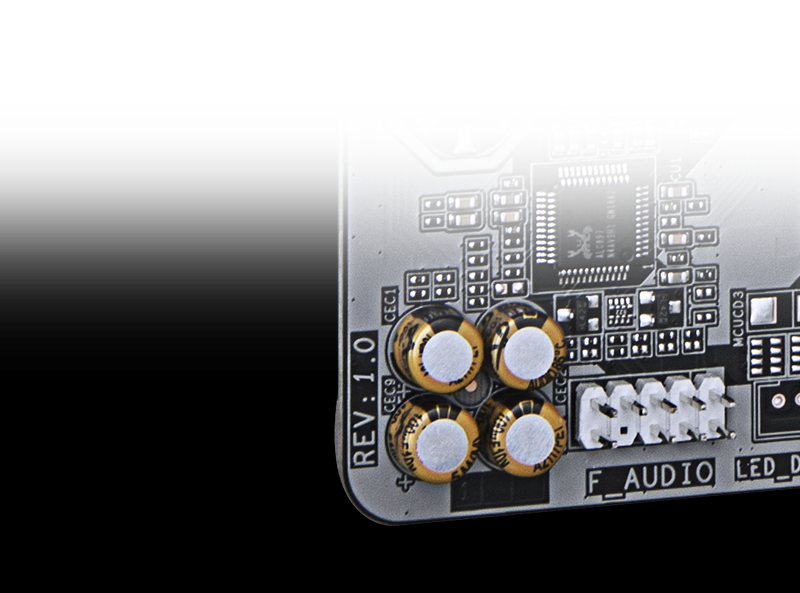

音效内建Realtek® 音效晶片支援High Definition Audio
支援2/4/5.1/7.1声道
* 透过音效软体可以重新定义音源插座功能，若要启动7.1声道音效输出，请进入音效软体设定。
-

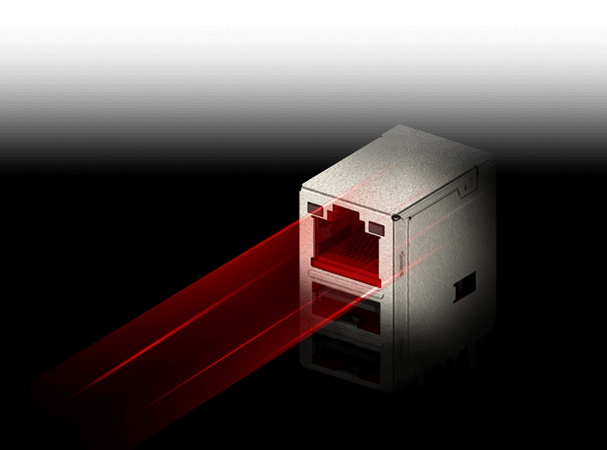

网路内建Realtek® 2.5GbE 网路晶片(2.5 Gbps/1 Gbps/100 Mbps)
-
扩充槽1个PCI Express x16插槽(PCIEX16)，内建于CPU：
AMD Ryzen™ 9000/7000系列处理器，支援PCIe 5.0及x16运作规格
AMD Ryzen™ 8000系列-Phoenix 1处理器，支援PCIe 4.0及x8运作规格
AMD Ryzen™ 8000系列-Phoenix 2处理器，支援PCIe 4.0及x4运作规格
* PCIEX16插槽仅支援显示卡或NVMe SSD，若只安装一张显示卡时务必安装至PCIEX16插槽。
内建于晶片组：
- 1个PCI Express x16插槽，支援PCIe 3.0及x4运作规格(PCIEX4) -
储存装置介面1个M.2插座(M2A_CPU)，内建于CPU，支援Socket 3，M key，type 25110/22110/2580/2280 SSD：
AMD Ryzen™ 9000/7000系列处理器，支援PCIe 5.0 x4/x2 SSD
AMD Ryzen™ 8000系列-Phoenix 1处理器，支援PCIe 4.0 x4/x2 SSD
AMD Ryzen™ 8000系列-Phoenix 2处理器，支援PCIe 4.0 x4/x2 SSD
1个M.2插座(M2B_CPU)，内建于CPU，支援Socket 3，M key，type 25110/22110/2580/2280 SSD：
AMD Ryzen™ 9000/7000系列处理器，支援PCIe 4.0 x4/x2 SSD
AMD Ryzen™ 8000系列-Phoenix 1处理器，支援PCIe 4.0 x4/x2 SSD
AMD Ryzen™ 8000系列-Phoenix 2处理器，支援PCIe 4.0 x2 SSD
4个SATA 6Gb/s插座
NVMe SSD支援建构RAID 0、RAID 1、RAID 5及RAID 10
* RAID 5仅适用于AMD Ryzen™ 9000系列处理器。
SATA硬碟支援建构RAID 0、RAID 1及RAID 10 -
USB内建于CPU：
- 1个USB Type-C®连接埠在后方面板，支援USB 3.2 Gen 2
- 1个USB 3.2 Gen 2 Type-A连接埠(红色)在后方面板内建于CPU+USB 2.0 Hub：
- 4个USB 2.0/1.1连接埠在后方面板内建于晶片组：
- 1个USB Type-C®连接埠，支援USB 3.2 Gen 2，需经由排线从主机板内USB插座接出
- 4个USB 3.2 Gen 1连接埠(2个在后方面板，2个需经由排线从主机板内USB插座接出)
- 4个USB 2.0/1.1连接埠，需经由排线从主机板内USB插座接出 -
内接插座1个24-pin ATX主电源插座
1个8-pin ATX 12V电源插座
1个CPU风扇插座
1个CPU风扇/水冷帮浦插座
1个系统风扇插座
1个系统风扇/水冷帮浦插座
3个可编程RGB Gen2 LED灯条电源插座
1个RGB LED灯条电源插座
4个SATA 6Gb/s插座
2个M.2 Socket 3插座
1个前端控制面板插座
1个前端音源插座
1个USB Type-C®插座，支援USB 3.2 Gen 2
1个USB 3.2 Gen 1插座
2个USB 2.0/1.1插座
1个安全加密模组插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2使用)
1个系统重置按钮
1个系统重置针脚
1个清除CMOS资料针脚 -

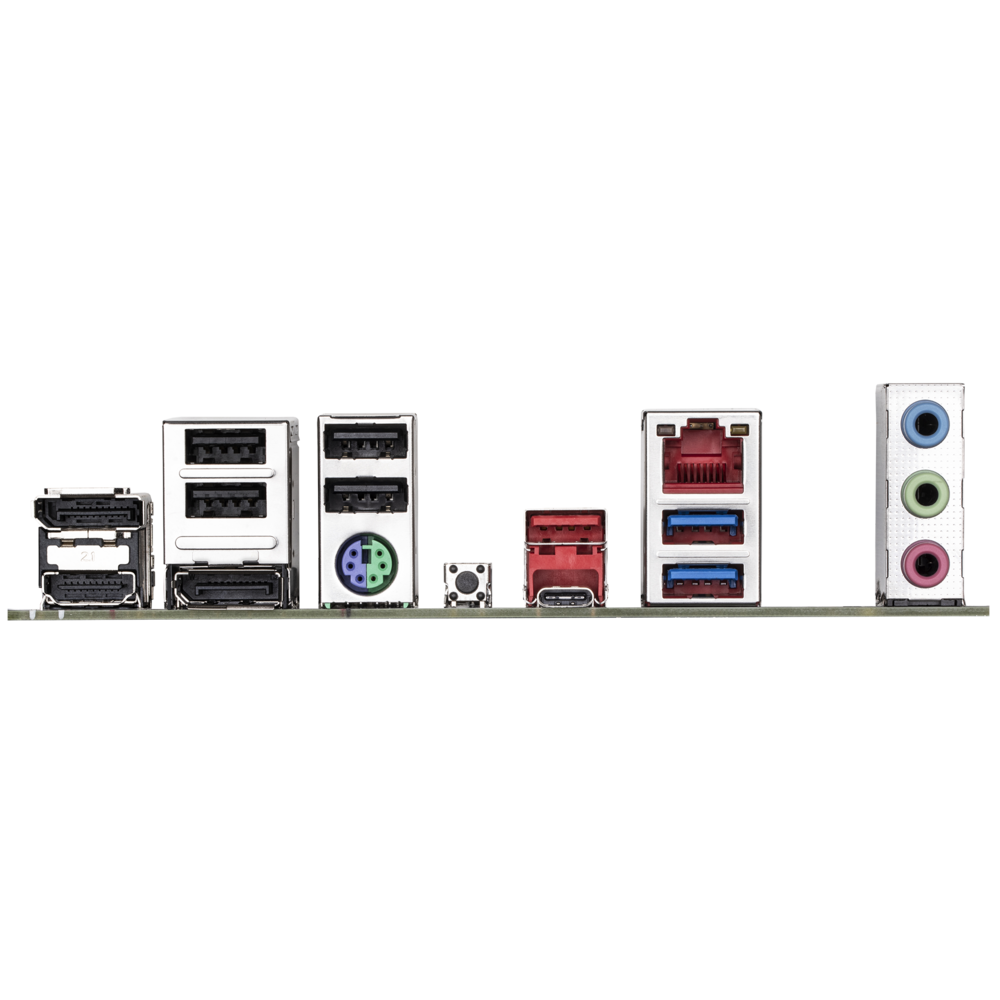

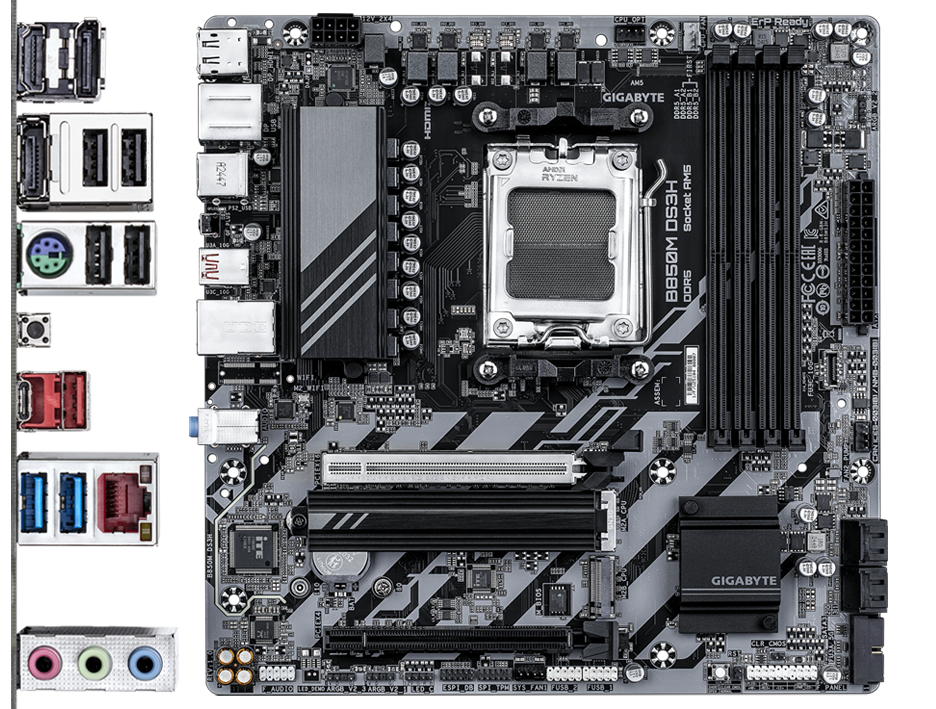

后方面板装置连接插座1个HDMI插座(注)
2个DisplayPort插座(注)
1个Q-Flash Plus按钮
1个PS/2键盘/滑鼠插座
1个USB 3.2 Gen 2 Type-A连接埠(红色)
1个USB Type-C®连接埠，支援USB 3.2 Gen 2
2个USB 3.2 Gen 1连接埠
4个USB 2.0/1.1连接埠
1个RJ-45埠
3个音源接头
(注) 是否支援此规格依CPU而定。 -
I/O控制器内建iTE® I/O 控制晶片
-
硬体监控电压侦测温度侦测风扇转速侦测水冷系统流速侦测风扇故障警告智慧风扇控制
* 是否支援智慧风扇(帮浦)控制功能会依不同的散热风扇(帮浦)而定。
-
BIOS1个256 Mbit flash
使用经授权AMI UEFI BIOS
PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0 -
附加工具程式支援GIGABYTE Control Center (GCC)
* GCC支援的程式会因不同主机板而有所差异；各程式所支援的功能也会依主机板的规格而不同。
支援Q-Flash
支援Q-Flash Plus
支援Smart Backup -
附赠软体Norton® Internet Security (OEM版本)
LAN bandwidth management software -
操作系统支援Windows 11 64-bit
支援Windows 10 64-bit -
PCB规格Micro ATX规格；24.4公分x 24.4公分

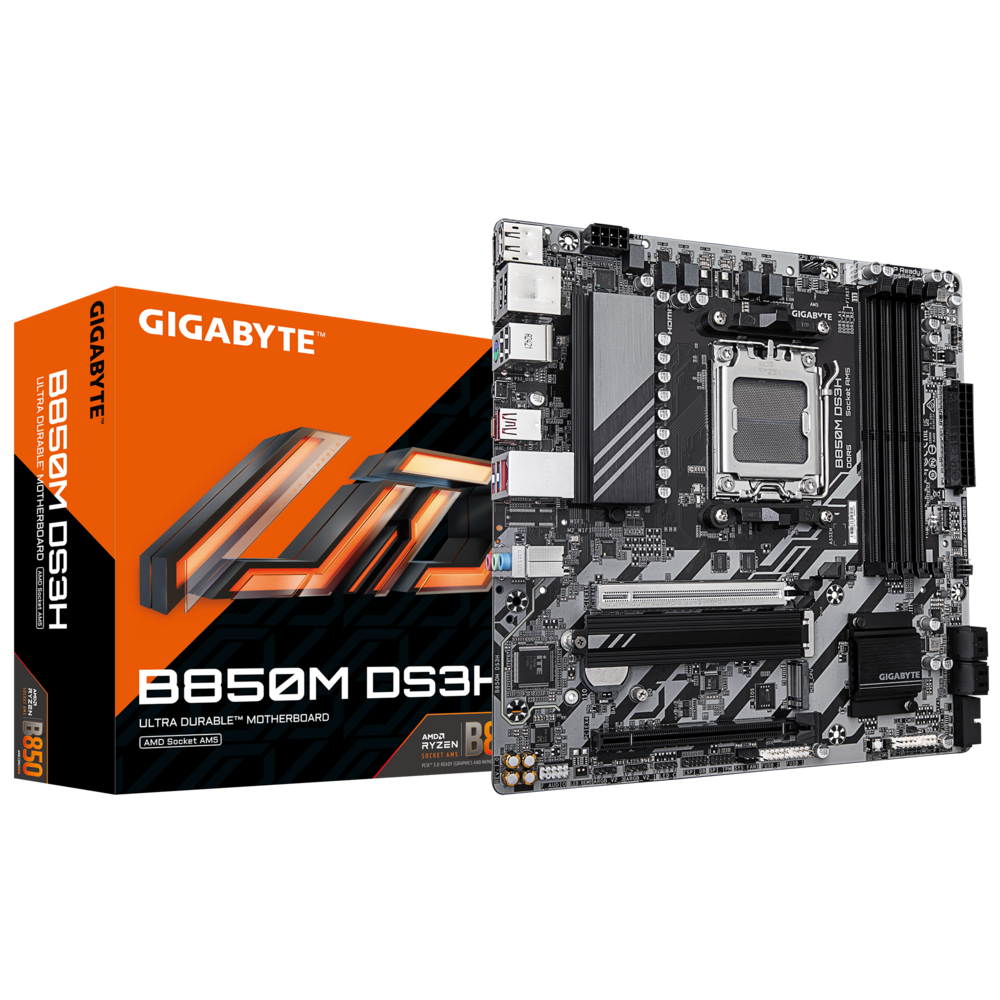

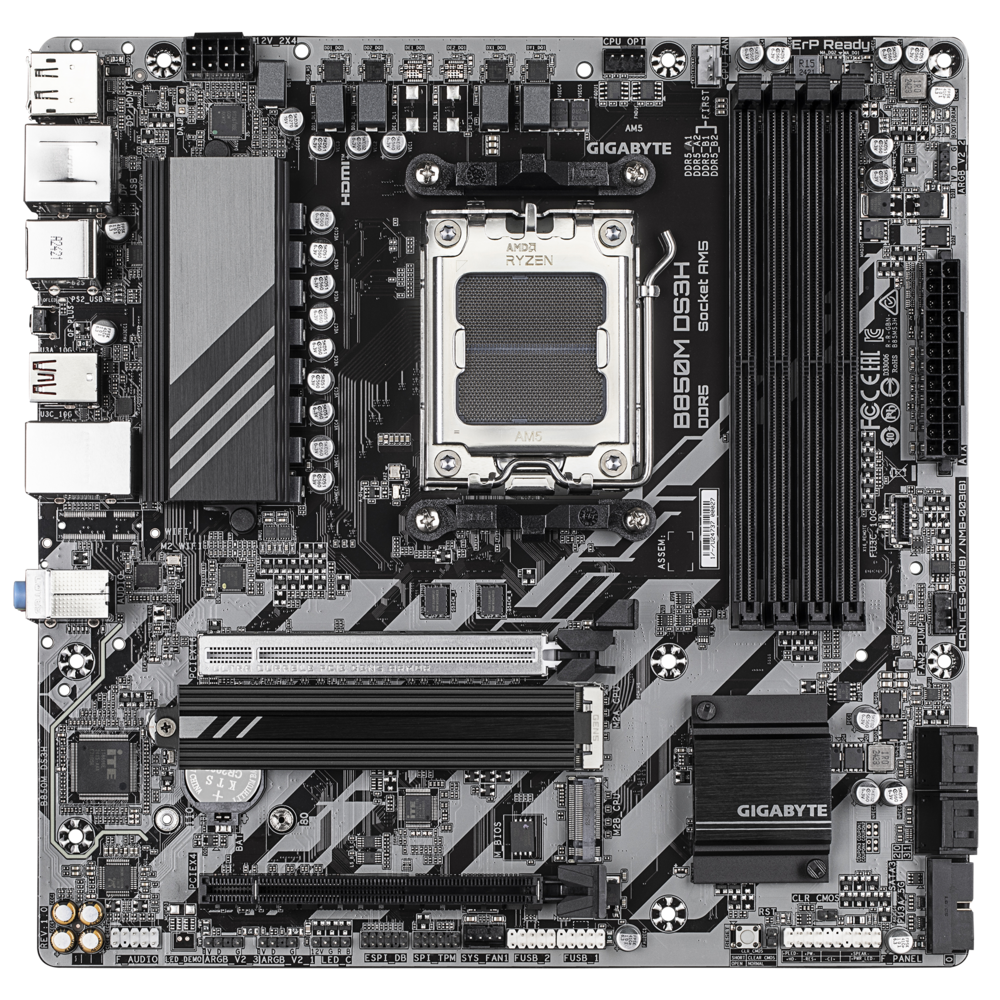

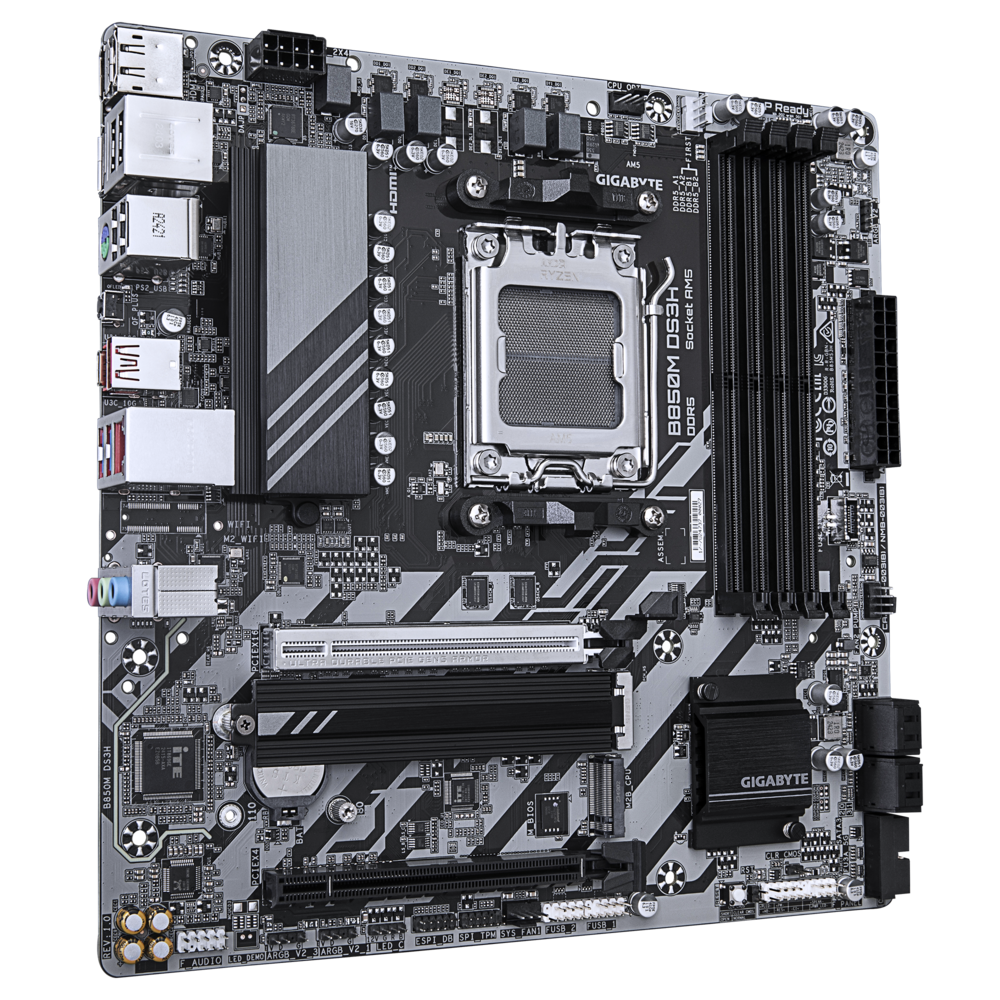

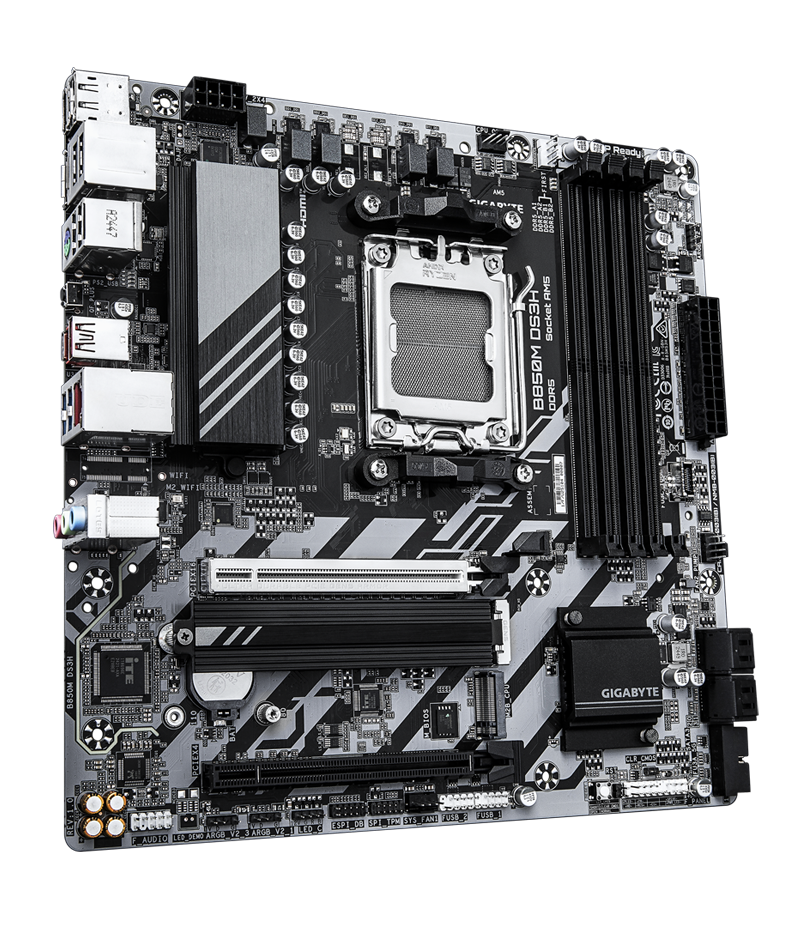

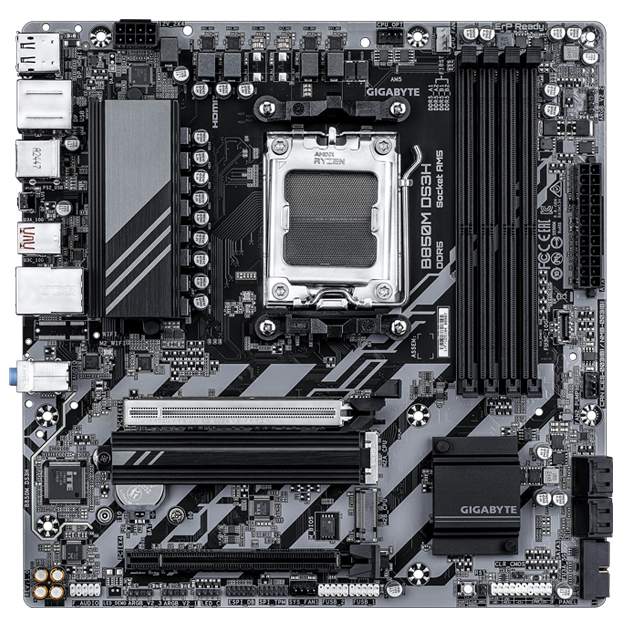

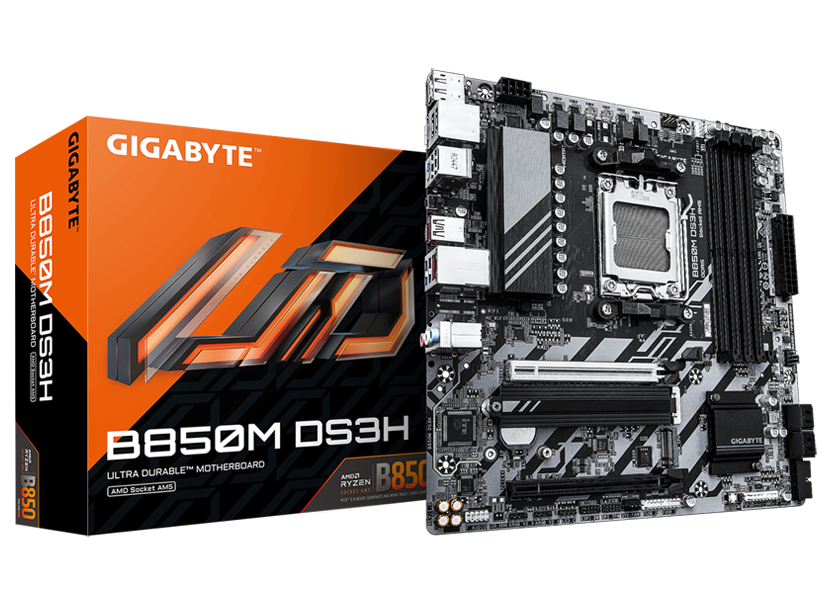

B850M DS3H
OVERVIEW
Performance
Thermal
Connectivity
DIY Friendly
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
-

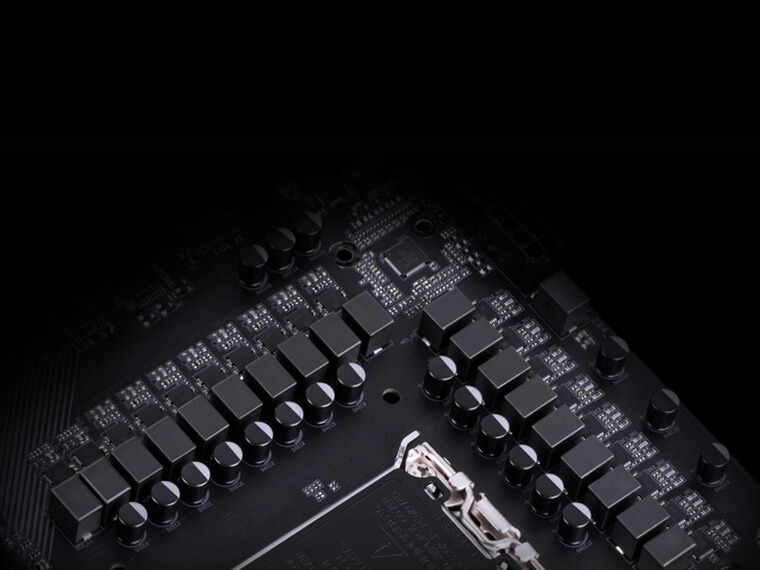

8*+2+2 Twin Digital VRM Design

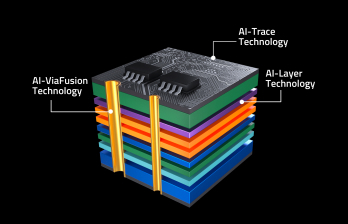

- 6-Layer PCB
- Mid-Loss PCB
- 2X Copper PCB
- Premium Choke and Capacitor
*4+4 Phases parallel power design -
Socket AM5 Supports AMD Ryzen™ Series Processors
-
UD Power Connector
- 24 pin ATX Power Connector
- 8 pin CPU with UD Solid Pin
-
4 x DIMMs, Dual Channel DDR5
-

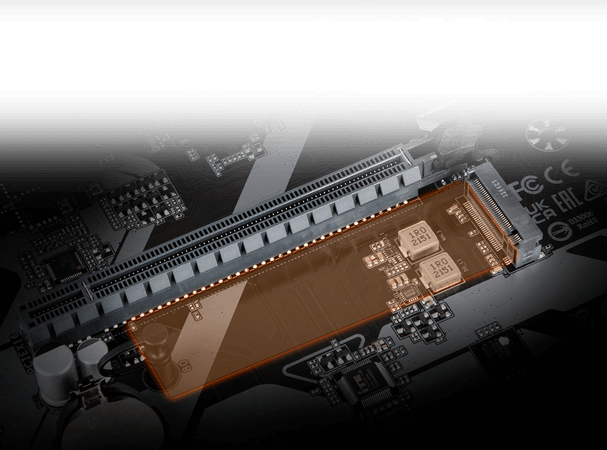

2 x M.2 Slots
- 1 x PCIe 5.0 M.2 Slot
- 1 x PCIe 4.0 M.2 Slot
-
Full-length PCIe slots
- 1 x PCIe 5.0 x16 with PCIe UD Slot
- 1 x PCIe 3.0 x4 slot
Brand New Gaming Experience
智能游戏超频技术
升华极致游戏效能体验，一键启动。
X3D Turbo 模式的独特最佳化参数甚至可以让Ryzen™ 9000 X3D 游戏效能增强和Ryzen™ 9000 非X3D 处理器实现与Ryzen™ X3D 同类产品相似的游戏效能水准。透过技嘉BIOS 创新X3D Turbo 模式，体验更流畅的游戏体验、更高的帧速率和更低的延迟。
一键加速游戏效能:
加速快、很、准
可增强效能
高达将近
18%
* 依照游戏不同有效能提升差异
简易友善
创新与沉浸式的软硬体及韧体友善介面设计, 轻松创造个人化风格。

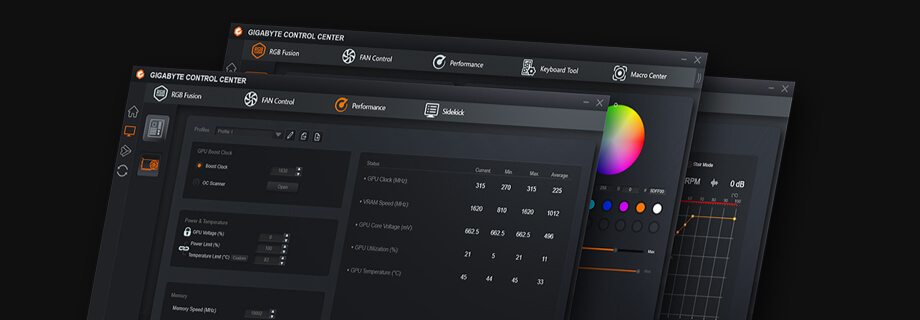

GIGABYTE Control Center
