为了更好地区分不同用途的针脚接头，将帮浦系统接头和ARGB 接头标记为白色，PCIe 8-pin 接头标记为灰色，并将JAF_2的针脚接头指定为白色（供JAF_1 用户使用），以利用户更有效地管理线材。
描述

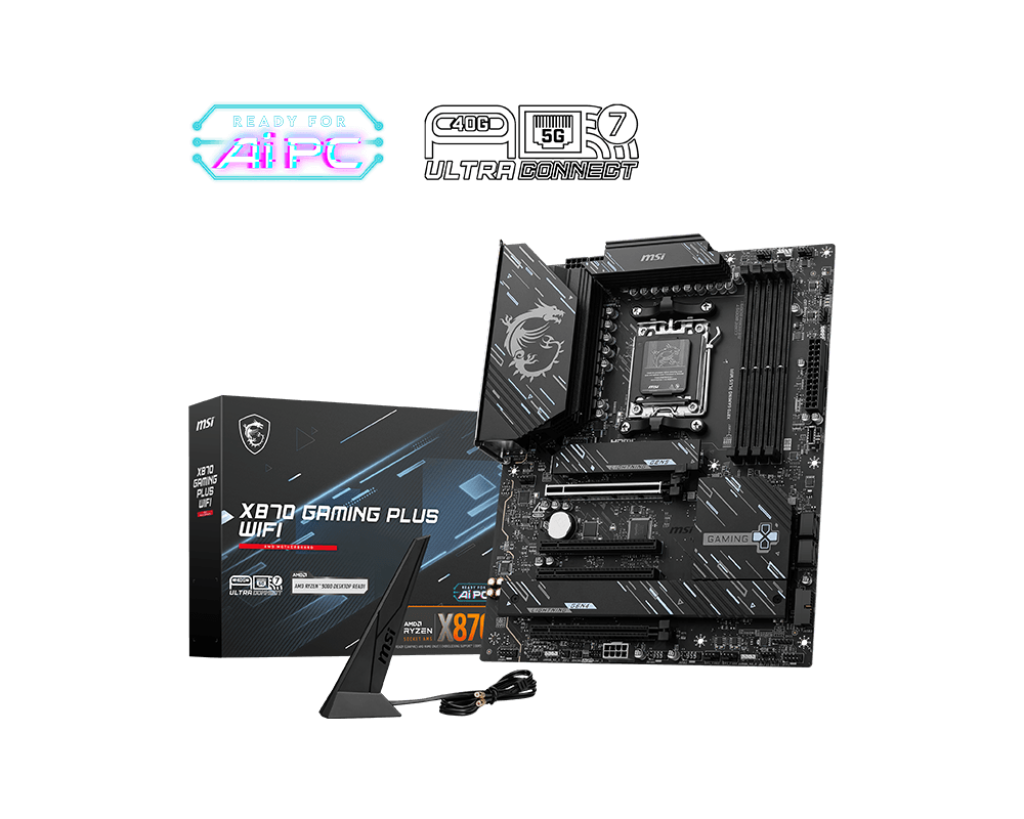

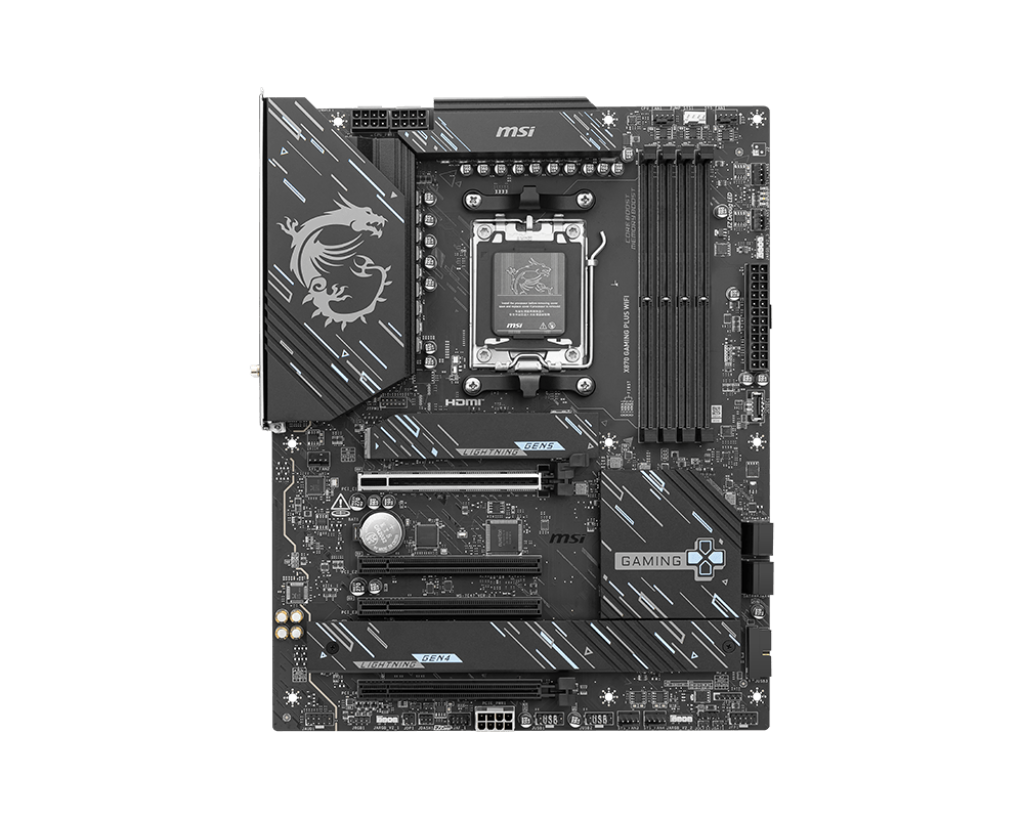

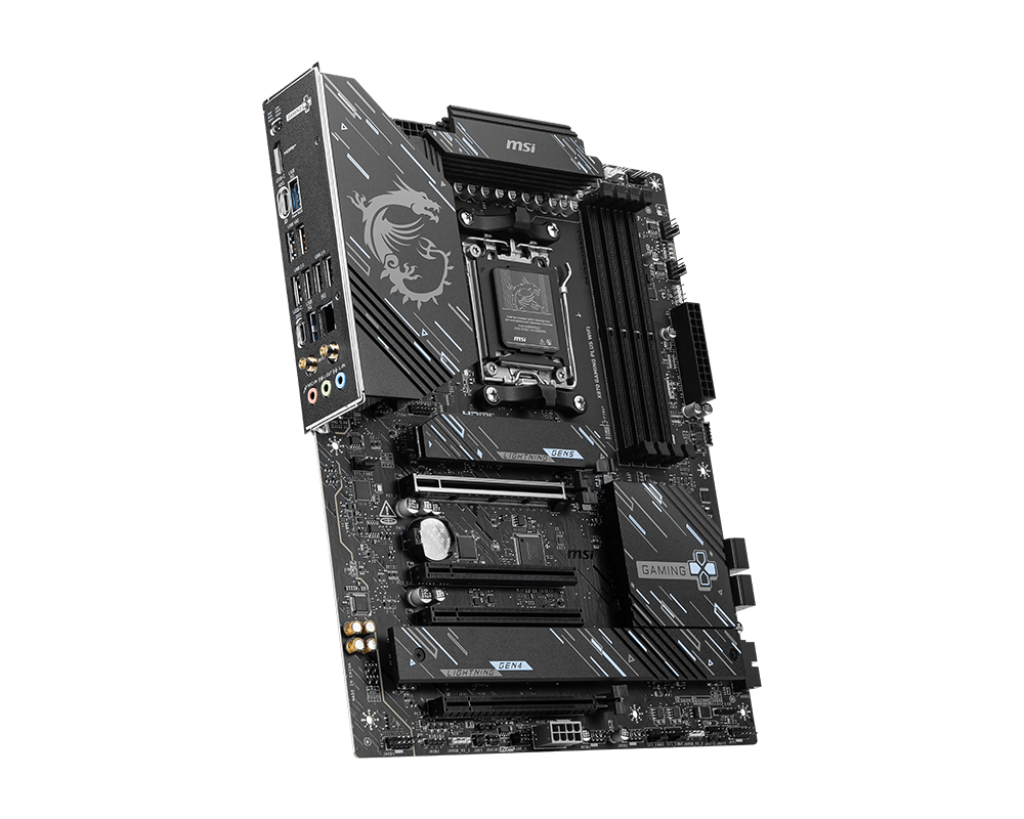

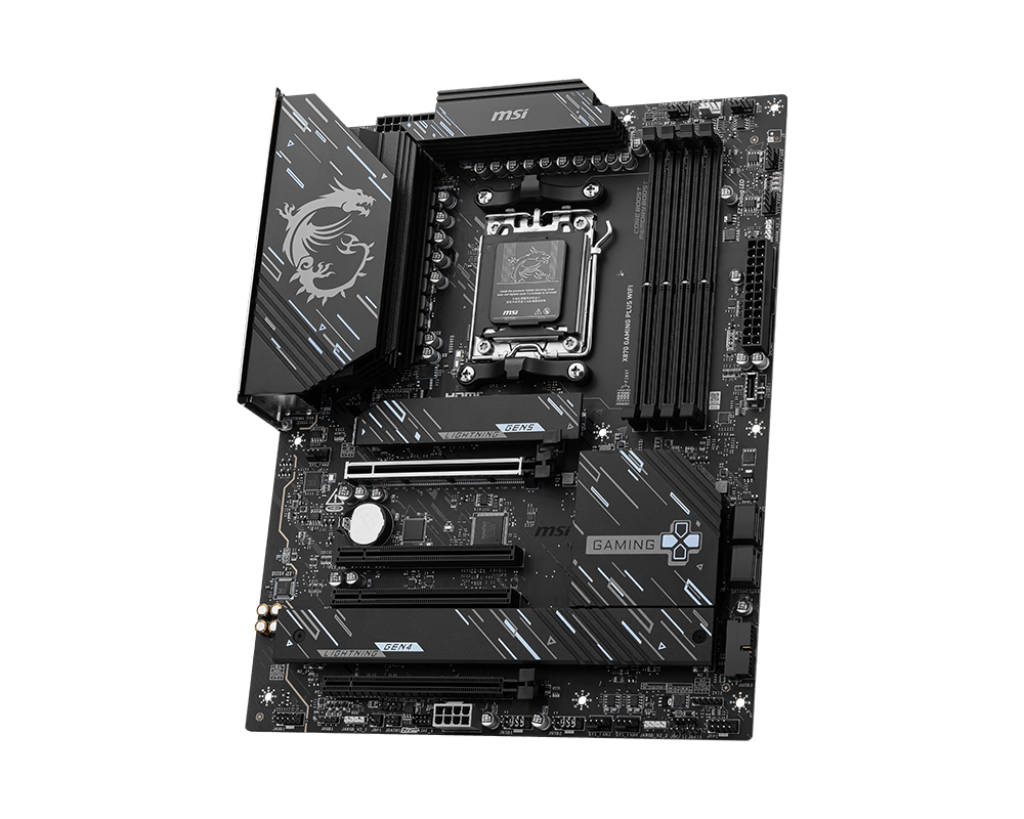

X870 游戏加WIFI
- 支援AMD Ryzen™ 9000 / 8000 / 7000 系列桌上型处理器。
- 支援DDR5 记忆体，双通道DDR5 8200+ MT/s (OC)
- 超性能: 14+2+1 Duet Rail 电源系统并采用双8-pin CPU 电源连接埠、Core Boost、Memory Boost、采用2oz 厚度铜的6层伺服器等级PCB。
- 散热护甲:延伸加大散热片、附加7W/mK 的MOSFET 散热垫、附加choke电感散热垫热垫以及M.2 Shield Frozr II，专为高效能系统和持久的使用体验而设计。
- EZ DIY：EZ M.2 Shield Frostr II、EZ M.2 Clip II、EZ PCIe Clip II 和EZ 天线。
- 闪电极速游戏体验：PCIe 5.0 插槽、Lightning Gen 5 x4 M.2
- Ultra Connect：USB4 和5G LAN 与Wi-Fi 7 解决方案- 专业和多媒体用途的最新解决方案，提供安全、稳定、高速的网路和资料传输
- Audio Boost : 让您的耳朵沉浸在录音室等级的音效品质。
X870 游戏加WIFI
| 晶片组 | AMD X870 |
|---|---|
| 中央处理器 | 支援AMD 锐龙9000/ 8000/ 7000 系列桌上型处理器插座AM5 |
| 记忆 | 4x DDR5 UDIMM，最大记忆体容量256GB 记忆体支援DDR5 8200 - 5600 (OC) MT/s / 5600 - 4800 (JEDEC) MT/s Ryzen™ 9000 系列处理器最大。超频频率： • 1DPC 1R 最大速度高达8200+ MT/s • 1DPC 2R 最大速度高达6400+ MT/s • 2DPC 1R 最大速度高达6400+ MT/s • 2DPC 2R 最大速度高达4800+ MT/s 支援AMD POR 速度和JEDEC 速度支援记忆体超频和AMD EXPO TM 支援双通道模式支援非ECC、无缓冲内存仅支援CUDIMM、时脉驱动器旁路模式* * CUDIMM 支援和POR 启动频率可能因CPU 系列而异，启动后可手动超频。某些CPU 可能无法启动，但未来的BIOS 更新将提高相容性。 • 此主机板上的DIMM 插槽具有双面闩锁。 • 记忆体相容性和支援的速度可能因CPU 和记忆体配置而异。有关详细信息，请参阅产品支援页面上提供的内存兼容性列表或访问https://www.msi.com/support/。 |
| 板载显示卡 | 1 个HDMI™ 支援HDMI TM 2.1、最高解析度4K 60Hz* 1 个C 型DisplayPort USB4 ®端口，支援DisplayPort 1.4 with HBR3 over USB Type-C，最高解析度为4K 60Hz* *仅适用于具有整合显示卡的处理器。显示卡规格可能会根据安装的CPU 的不同而有所不同。 |
| 投币口 | 4x PCI-E x16 插槽（数量） PCI_E1 Gen PCIe 5.0 最高支援x16（来自CPU） PCI_E2 Gen PCIe 3.0 最多支援x1（来自晶片组） PCI_E3 Gen PCIe 3.0 最多支援x1（来自晶片组） PCI_E4 Gen PCIe 4.0 最多支援x4（来自晶片组） PCI_E1插槽• 支援PCIe 5.0 x16（适用于Ryzen™ 9000/ 7000 系列处理器） • 支援PCIe 4.0 x8（适用于Ryzen™ 8700/ 8600/ 8400 系列处理器） • 支援PCIe 4.0 x4（适用于Ryzen™ 8500/ 8300 系列处理器） * 在M2_3 插槽中安装M.2 SSD 时，PCI_E4 插槽将以x2 速度运作。 |
| 声音的 | 瑞昱® ALC897 7.1 声道高保真音频 |
| 贮存 | 3x M.2（数量） M.2_1 Source（来自CPU）最高支援PCIe 5.0 x4，支援2280/2260设备 M.2_2源（来自晶片组）最高支援PCIe 4.0 x4，支援22110/2280设备 M.2_3 Source（来自晶片组）最高支援PCIe 4.0 x2 ，支援2280/2260 设备 4x SATA 6G（数量） M2_1插槽• 最高支援PCIe 5.0 x4（适用于Ryzen™ 9000/ 7000 系列处理器） • 最高支援PCIe 4.0 x4（适用于Ryzen™ 8000 系列处理器） *M.2 SSD 散热器限制请参阅手册。 |
| 袭击 | 支援M.2 NVMe 储存装置的RAID 0 和RAID 1 |
| USB | 4 个USB 2.0（背面） 4 个USB 2.0（正面） 2x USB 5Gbps A 型（后） 2x USB 5Gbps A 型（正面） 2x USB 10Gbps A 型（后） 1x USB 10Gbps C 型（正面） 1x USB 20Gbps C 型（后） 1x USB 40Gbps C 型（后） |
| 和 | 瑞昱® 8126VB 5G 区域网 |
| 内部IO | 1x 电源连接器(ATX_PWR) 2x 电源连接器(CPU_PWR) 1x 电源介面(PCIE_PWR 8pin) 1 个CPU 风扇 1x PUMP_SYS 风扇 6x 系统风扇 1x ARGB+FAN 接头连接器(JAF_1) 2x 前面板(JFP) 1x 机箱入侵(JCI) 1x 前置音讯(JAUD) 1x 调谐控制器连接器(JDASH) 3x 可寻址V2 RGB LED 连接器(JARGB_V2) 1x RGB LED 连接器(JRGB) 1x TPM 排针（支援TPM 2.0） 4 个USB 2.0 连接埠 2 个USB 5Gbps A 型端口 1 个USB 10Gbps C 型连接埠 |
| 无线区域网路和蓝牙 | 无线网路7 无线模组预先安装在M.2 (Key-E) 插槽中支援MU-MIMO TX/RX，2.4GHz/ 5GHz/ 6GHz* (320MHz) 高达5.8Gbps 支援802.11 a/ b/ g/ n/ ac/ ax/ be 支援蓝牙® 5.4**、MLO、4KQAM * 6GHz 频段支援可能取决于每个国家/地区的法规，Wi-Fi 7 将在Windows 11 版本24H2 中准备就绪。 ** 蓝牙版本可能会更新，详情请参阅Wi-Fi 晶片组供应商的网站。蓝牙5.4 将在Windows 11 版本24H2 中准备就绪。 |
| LED 特性 | 4x EZ 调试LED |

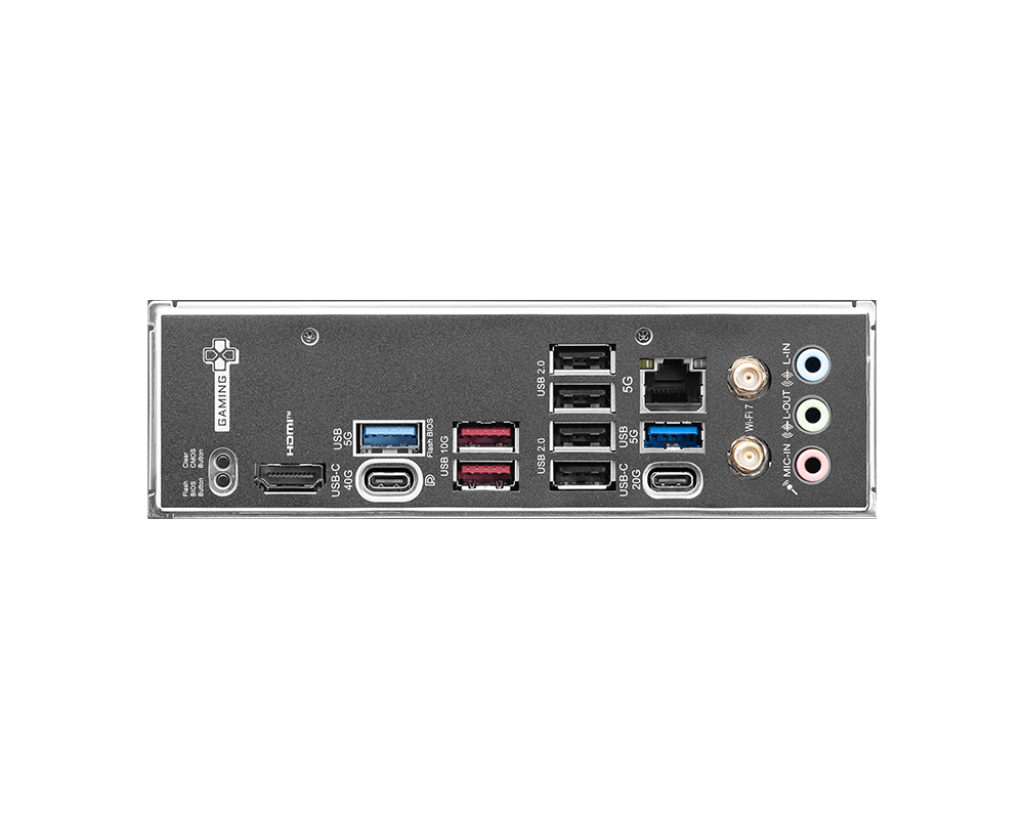

| 后面板端口 |
|
| 操作系统 | 支援Windows ® 11 64 位 |
| 包装盒内容 |
 |
| PCB资讯 | ATX 243.84mmx304.8mm |
步骤更少控制更容易
14+2+1 电源系统并采用60A SPS
加大散热片设计
Flawless Wi-Fi 7 & 5G LAN
Fast USB 4 connection
一键超频
UI /UX 最佳化设计
Ready for AI PC
微星主机板结合强悍的硬体配置与独家先进技术，满足游戏玩家与AI 使用者的需求。同时，MSI 将AI 功能融入MSI Center 与BIOS，使操作更加直观方便。
AI Engine
提供多项同步专案，自动优化应用程式运行，营造流畅舒适的使用体验。
AI LAN MANAGER
针对网路性能进行优化，减少延迟，带来流畅的线上体验。
Frozr AI Cooling
智能调节风扇速度，确保系统在凉爽稳定的高性能状态下运行。
AI Boost
MSI 独家技术，透过超频NPU 提升AI 性能。
EZ DIY
EZ DIY
- ONE-FINGER
- ONE HAND
- ONE STEP
- ONE GLANCE
- ONE CLICK
One Finger for EZ GPU Installation
全新第二代EZ PCIe Clip配置在第一组插槽，独家回弹机制设计，只要一指按下尾端锁扣即可快速移除显示卡。透过这个设计，玩家可以在机壳内拥挤的空间中，也能轻轻拆卸显示卡。
NORMAL DESIGN
EZ PCIe CLIP II
MORE FOR DIY FRIENDLY
组装主机板过程中不再需要额外安装I/O 遮盖。也因预装内建设计，可以更贴合、坚固，提供最好的保护力。
MSI主机板电路区域清楚标示机壳螺丝锁点须避开的位置，让此区域净空。每个螺丝孔都有附加保护漆，防止零组件刮伤或损坏主机板。
防刮保护
区域净空
双重防静电保护
微星EZ 天线，不需旋转即可紧密接上，轻松完成安装。
EZ Conn 设计(JAF_1)
MSI 独家JAF_1 接头可让MPG EZ120 ARGB 风扇只要一条线材即可。此外，JAF_1 接头也可通过专用的1对2 EZ Conn线材转换成额外的ARGB Gen 1 和风扇接头，让整个装机过程更加简单。
MSI DRIVER UTILITY INSTALLER
一连接到网路，MSI Driver Utility Installer 将自动检测并显示合适的驱动程序和实用程序，您只需点击几下即可下载和安装Learn more
* 请确保连接到网路，否则Driver Utility Installer 不会自动启动。
* MSI Driver Utility Installer 将会内建在Windows 11 build 22H2 中。
EZ 除错灯
主机板上LED 除错指示灯，可快速显示问题根源，以便您准确判断并重新启动运行。
EZ Ooverclocking
虽然超频对某些人来说可能过于复杂，但MSI Click BIOS X 设计多款一键超频功能，就是要让处理器和记忆体超频变得更简单，不再需要复杂设定，即使没有理工背景的玩家也能轻松提升系统性能。
-
GAME BOOST
一键CPU超频可自动优化处理器性能，即时调整至最佳状态。
-
AI BOOST
智能演算法能提升NPU 效能，在额外运算能力时，提供最佳的AI 性能。 *需搭配相容处理器启用。 "
*Enabled with compatible processors. -
EXPO / A-XMP
可从预设的EXPO 和A-XMP 资料夹中直接选择设定参数，让记忆体轻松自动超频，获得最好的相容性。
多款功能为您的运算体验注入人工智能，实现更智慧的即时优化。 MSI Center 介面简洁清楚，让您轻松订义并管理电脑设定。例如: AI 引擎能根据您使用的应用程式自动调整设定，确保流畅的效能表现。
ULTRA PERFORMANCE
超强性能
- 供电解决方案
- 记忆体
- 保护装置
14+2+1 DRPS 电源设计
X870 GAMING PLUS WIFI 拥有旗舰级VRM设计的14+2+1 数位供电相数，加上双电源连接埠与60A 智能供电模组，充分释放处理器最佳效能。
14
项数
Vcore 电源SPS 60A
2
项数
SOC电源
1
项数
MISC电源
CPU 电源
核心提升
数位电源
最佳PCB 解决方案
PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。
- 8 层PCB
- NPG-170D 伺服器等级PCB 材质
- 2oz 厚度铜
更多效能优化
DDR5 记忆体承载高效能
14+1+1+1 DRPS 电源设计Z890 GAMING PLUS WIFI 拥有旗舰级VRM设计的14+1+1+ 数位供电相数，加上双电源连接埠与55A DrMO 供电模组，充分释放处理器最佳效能。 14 项数Vcore 电源55A DrMOS 1 项数SA 电源1 项数GT 电源1 项数VNNNAON 电源CPU Power CPU 电源Core Boost Core Boost Digitall Power Digital Power Z890 Gaming Plus POWER DESIGN 最佳PCB 解决方案PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。 OPTIMIZED PCB SOLUTION 6 层PCB NPG-170D 伺服器等级PCB 材质2oz 厚度铜DDR5 记忆体承载高效能最新的DDR5 记忆体支援，为DDR 性能迈进一大步! 结合独家SMT焊接工艺和MSI Memory Boost 技术，Z890 GAMING PLUS WIFI 为您激发更强悍的记忆体性能。
世博会/A-XMP 支持
记忆力提升
贴片工艺
“High-Efficiency“高效模式旨在透过增加记忆体频宽并降低延迟来优化记忆体性能。四组记忆体时序设定可让用户根据记忆体模组的体质找到最佳配置组合。
瞬态电压抑制器(TVS) )
瞬态电压抑制器(TVS) 是用来防止电压过高的安全装置。微星所有主机板均配置TVS。当电压异常升高时，TVS从高电阻状态切换到低电阻状态，将过高的电压转移到地上，有助于防止高电压造成的电路损坏。 .
实心针脚设计
MSI 主机板4-pin、8-pin 和24-pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将12V 电力传输至处理器。
实心针脚电源连接埠的优势
- 提升稳定性：较大的接触面积，强化电力传输的稳定性。
- 低阻抗：实心针脚拥有低阻抗优势，实现高效能电流传输。
- 强韧耐用：实心针脚设计具有出色的耐用性，能够应对严苛的使用环境。
- 适用于高电流应用。
防锈不锈钢IO 保护盖
加上额外一层海绵和防锈不锈钢IO 保护盖，减少静电和系统的电磁辐射噪音，与传统IO 保护盖相较， 更耐用。
* 上图仅供参考。请参阅规格页面以了解更多详细资讯。
过电流保护
MSI 主机板内建过电流保护(OCP) 优先考虑安全性，确保USB 连接埠、DDR 记忆体、PWM IC 和CPU 等关键组件免受过电流影响。这种主动防御机制可降低因过多电流突然涌入而造成损坏或故障的风险，从而促进系统的长期稳定性。让MSI 玩家使用的更安心。
电源相位的接地架构
电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI），并有助于有效地将热能传导到具有接地特性的铜平面。
冰霜设计
冰霜设计
- 冰冻卫士
- 冰冻同步
- 冷冻控制
散热总揽
-
散热片加大设计
MSI 加大散热片尺寸，确保在高负载环境下仍保有该有的性能表现。
-
M.2 冰霜之盾
内建M.2 散热解决方案。让M.2 SSD 运作更快的时候也不降速，保护资料安全。
-
厚实VRM 散热片
VRM 散热片覆盖上方MOS ，有助于散热。 .
-
7W/mK 散热垫和额外choke 散热垫
高品质7W/mK MOSFET 散热垫和并附加choke 散热垫，确保所有核心以高性能运行。
-
晶片组散热片加大设计
晶片组散热片加大设计主要是为了减少灰尘和噪音而设计，同时还能拥有高效率的散热表现。
DIY 2.0 – 整合系统环境
排针配置在最佳的位置(包含专用的水泵供电接头)，并可以连接MSI 散热器和机壳，进行整合同步。
多功能风扇连接埠
MSI 风扇连接埠拥有多用途，既可作为帮浦连接埠，也可作为风扇连接埠。该连接埠会自动侦测是否为帮浦或PWM/DC 风扇，其独特的灰色设计，更容易识别。
Cooling Wizard 是一个全面的风扇设定管理解决方案，并适用于所有MSI 产品。不论是系统风扇、PWM/DC 风扇还是帮浦…等，都可自行调整，让性能和噪音达到自己可以接受的平衡点，只需一键即可轻松控制。
Frozr AI 散热系统针对CPU 与GPU 温度进行调校。 AI 系统会侦测CPU 和GPU 的温度，自动调整系统风扇的转速，确保最佳效能。
MSI 风扇接头可自动侦测风扇将以直流或PWM哪种模式运行，视情况随时调整风扇转速和进行降噪。 Hysteresis也能让系统风扇的运转更为流畅，并确保系统随时处于安静的状态。
三联
三联
- 网路连线
- 储存
- 扩充性
高频宽和低延迟
MSI 高稳定网路解决方案为重度玩家提供极速传输速度。
5G区域网
无线网路7
附有磁吸基座的EZ天线
最新的无线解决方案WI-FI 7
最新的无线解决方案Wi-Fi 7 ，新一代大跃进，多项改良技术，满足时下越来越多无线装备对庞大频宽的渴望。
与Wi-Fi 6 (802.11ax) 相较，Wi-Fi 7 (802.11be)提供更高的速度、更大的频率，大幅降低延迟问题，并拥有更好的连线效率。并提供更长的电池使用寿命，在拥挤环境中也能提供更佳性能。
AI 网路管理系统
MSI AI 网路管理器会自动分类并优先处理需要低延迟的应用程式，如线上游戏，为您提供最佳的连线体验。
网路管理系统
- 自动优先处理游戏连线需求。
- 允许更改应用程式的流量优先处理顺序。
- 允许自行设定各应用程式的频宽。
- 分析Wi-Fi 讯号以选择最佳来源。
因应未来的快速储存技术
MSI Gaming 系列主板支援所有最新的储存技术标准，用户可以自由选择极速存储装置。更快速启动游戏、下载，比敌人更具优势。
1x
1x
1x
搭载钢铁装甲LIGHTNING GEN 5 PCI-E
闪电第五代PCI-E
提供x16 插槽介面，频宽可达到128 GB/s，是上一代速度的两倍。
PCIE 5.0 插槽焊接工艺
PCI-E 插槽采用先进的SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的PCI-E 5.0 讯号。
主机板上增加多处焊点进行强化，以支撑沉重的显示卡重量。
透过使用符合USB4 标准线材连接USB4 设备，您可以体验该技术的优势。
传输率高达40Gbps
传输大档案比以前更快
多设备连接
允许透过单一连接埠连接多个设备
动态频宽共享
允许同时传输资料、影像和视讯等
前置USB TYPE-C
MSI GAMING 主板支援前置USB Type-C介面，使游戏玩家可以连接最新的USB 装置。并可配合MSI 机壳一起建构系统主机，可获得最便捷的体验。
经验
经验
- 声音的
- 神秘之光
- BIOS
- 软件
音讯增强
音效连接埠的隔离架构设计
为了提供清晰的语音，微星设计独特的——隔离结构设计。音效连接埠加上金属框架，与内部构造完全隔离，让音质更新清脆无杂讯。
* 上图仅供参考。请参阅规格页面了解更多详情。
尽情挥洒彩色世界
透过MSI Center 的Mystic Light 工具，为你的桌机增添色彩和充满活力的RGB 灯效。拥有上百万种颜色选择与多样炫酷的LED 效果，任您选、任您配、自由随意!
-
波浪
-
稳重
-
火焰
-
呼吸
-
处理器温度
-
色轮
-
闪焰
-
娱乐
-
流星
-
默认
轻松延伸您的RGB体验
利用Mystic Light 扩充插槽，可增添RGB 灯条或其他RGB装置装置。 Mystic Light 软体直觉式界面，更方便您操作控制，无需再另外单购RGB控制器。
微星全新设计的CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置。
微星中心
MSI 全新的MSI Center 将MSI 所有软体整合到一个应用程序中。进一步控制主机板功能，以释放无限可能性。
AIDA64 EXTREME 独家版本
微星主机板提供AIDA64 Extreme 独家版本60 天免费试用。 AIDA64 Extreme 是一款电脑软硬体侦测诊断软体。透过该软体，您可以在电脑上监控作业系统、主机板、CPU、BIOS…等相关详细资讯，并可储存CSV、HTML 等多种格式档案。
选择使用NORTON 360 DELUXE 加入网路安全
为您的装置提供多层保护、线上隐私功能包含安全VPN，以及暗网监测，并全数整合在单一解决方案中。使用MSI 主机板，即可免费试用Norton 360 Deluxe 60 天。
- 提供高达50 GB云端备份空间
- 即时威胁防护和智慧防火墙
- 密码管理员
- 电脑安全摄影机
MSI 试用优惠不适用于现有的诺顿客户。如果您已订购诺顿方案，则需要选择退出订购才有资格享受此优惠。有关重要的订阅、订价和优惠详情，请参阅NortonLifeLock 授权和服务协议。 NortonLifeLock 产品和服务隐私权声明。
为游戏和创作打造最先进的PC
MSI X800 系列主机板为提供最快效能而生。搭载USB 4.0 和强大的超频能力，支援更快的双通道DDR5 记忆体、AMD EXPO™ 技术，以及PCIe ® 5.0 对图形和NVMe 效能需求。搭配AMD Ryzen™ 9000、8000 和7000 系列处理器强悍的革命性能，让您从容面对所有专案挑战。
- 超频和/或降低AMD 处理器和记忆体的电压，包括但不限于改变时脉频率/倍频器或记忆体时序/电压，以在AMD 发布的规格之外运行，将使任何适用的AMD 产品保固失效，即使是透过AMD 硬体和/或软体启用时也是如此。这也可能使系统制造商或零售商提供的保固失效。使用者承担因AMD 处理器超频和/或电压过低而可能产生的所有风险和责任，包括但不限于硬体故障或损坏、系统效能降低和/或资料遗失、损坏或漏洞。 GD-106。
© 2024 Advanced Micro Devices, Inc. 保留所有权利。 AMD、AMD 箭头标志、Radeon、Ryzen 及其组合是Advanced Micro Devices, Inc. 的商标。
