为了更好地区分不同用途的针脚接头，将帮浦系统接头和ARGB 接头标记为白色，PCIe 8-pin 接头标记为灰色，并将JAF_2的针脚接头指定为白色（供JAF_1 用户使用），以利用户更有效地管理线材。
描述
B860M GAMING PLUS WIFI 采用耐用料件，为玩家提供卓越的游戏体验。搭载Wi-Fi 7 和5G LAN、Thunderbolt 4、PCIe 5.0 解决方案、PCIe 拓源架构设计以及专属EZ DIY 功能，为Intel Core Ultra 处理器提供全天候不间断的游戏性能，完美满足高阶玩家对稳定性、速度和持续运行的需求。

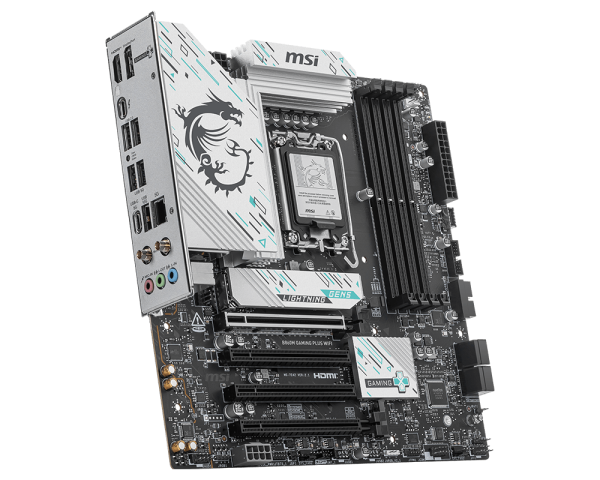

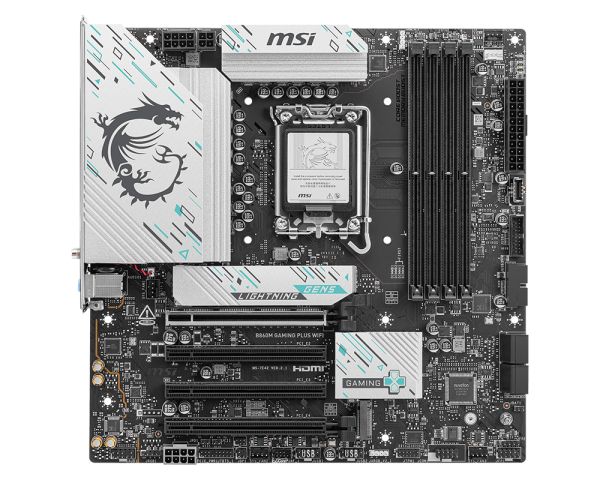

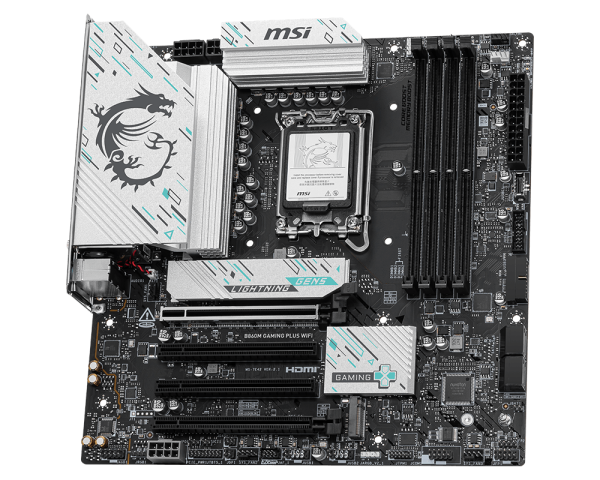

B860M GAMING PLUS WIFI
- 支援LGA 1851 脚位的Intel ® Core™ Ultra 处理器(Series 2)
- 支援DDR5 记忆体，双通道DDR5 可达8600+ MT/s (OC)
- 超功率技术: Thunderbolt™ 4 连接埠、Intel ® Killer™ 5G LAN 与英特尔® Killer™ Wi-Fi 7 解决方案，为专业工作者和创意工作者提供安全、稳定和高速的连线解决方案。
- 超性能: 12+1+1+1 Duet Rail 电源系统采用P-PAK, 8+4-pin 电源连接埠、Core Boost、Memory Boost，采用2oz 厚度铜的6层伺服器等级PCB。
- 散热护甲:延伸加大散热片、附加7W/mK 的MOSFET 散热垫、附加choke电感散热垫热垫以及EZ M.2 Shield Frozr II，专为高效能系统和持久的使用体验而设计。
- 闪电极速游戏体验：PCIe 5.0 插槽、Lightning Gen 5 x4 M.2、Front USB Type-C
- EZ DIY：EZ M.2 Shield Frozr II、EZ M.2 Clip II、EZ PCIe Clip II 和EZ 天线。
- Audio Boost：为你的耳朵带来录音室等级的音效品质，提供最沉浸的游戏体验。
| 晶片组 | 英特尔B860 |
|---|---|
| 中央处理器 | 支援英特尔® 酷睿™ 超级处理器（系列2） LGA 1851 |
| 记忆 | 4x DDR5 UDIMM，最大记忆体容量256GB 记忆体支援8600 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s 最大限度。超频频率： • 1DPC 1R 最大速度高达8600+ MT/s • 1DPC 2R 最大速度高达7200+ MT/s • 2DPC 1R 最大速度高达4800+ MT/s • 2DPC 2R 最大速度高达4800+ MT/s 支持英特尔® POR 速度和JEDEC 速度支援记忆体超频和Intel ® XMP 3.0 支援双控制器双通道模式支援非ECC、无缓冲内存支援CUDIMM • 此主机板上的DIMM 插槽只有单面闩锁。 • 记忆体相容性和支援的速度可能因CPU 和记忆体配置而异。有关详细信息，请参阅产品支援页面上提供的内存兼容性列表或访问https://www.msi.com/support/。 |
| 板载显示卡 | 1 个HDMI™ 支援HDMI™ 2.1，最高解析度为4K 60Hz* 1 个显示埠支援DisplayPort 1.4，最高解析度为4K 60Hz* 1 个C 型DisplayPort Thunderbolt™ 4 端口，透过USB Type-C 支援UHBR20 DisplayPort 2.1，最高解析度为4K@120Hz / 8K@60Hz* *仅适用于具有整合显示卡的处理器。显示卡规格可能会根据安装的CPU 的不同而有所不同。 |
| 投币口 | 4x PCI-E x16 插槽（数量） PCI_E1 Gen PCIe 5.0 最高支援x16（来自CPU） PCI_E2 Gen PCIe 4.0 最多支援x1（来自晶片组） PCI_E3 Gen PCIe 4.0 最多支援x1（来自晶片组） PCI_E4 Gen PCIe 4.0 最多支援x4（来自晶片组） |
| 声音的 | 瑞昱® ALC897编解码器 7.1 声道高保真音频 |
| 贮存 | 3x M.2（数量） M.2_1 Source（来自CPU）最高支援PCIe 5.0 x4，支援2280/2260/2242设备 M.2_2源（来自晶片组）最高支援PCIe 4.0 x4，支援2280/2260设备 M.2_3 Source（来自晶片组）最高支援PCIe 4.0 x2 ，支援2280 个设备 4x SATA 6G（数量） *M.2 SSD 散热器限制请参阅手册。 |
| 袭击 | 支援SATA 储存设备的RAID 0、RAID 1、RAID 5 和RAID 10 |
| 板载雷电 | 1 个Thunderbolt4 连接埠（后部） Thunderbolt 装置支援高达40Gbps 的传输速率支援USB4 装置高达20Gbps 的传输速率 USB 3.2 装置支援高达10Gbps 的传输速率支援高达5V/3A、15W功率充电每个连接埠最多可菊链三个Thunderbolt 4 设备或五个Thunderbolt 3 设备最高支援8K显示 |
| USB | 2 个USB 2.0（背面） 4 个USB 2.0（正面） 2x USB 5Gbps A 型（后） 1x USB 5Gbps C 型（背面） 4x USB 5Gbps A 型（正面） 1x USB 10Gbps A 型（后） 1x USB 10Gbps C 型（正面） |
| 和 | 英特尔® Killer™ E5000 5Gbps 区域网路 |
| 内部IO | 1x Thunderbolt5卡连接器（JTBT5，支援RTD3） 1x 电源连接器(ATX_PWR) 2x 电源连接器(CPU_PWR) 1x 电源介面(PCIE_PWR 8pin) 1 个CPU 风扇 1x PUMP_SYS 风扇 3x 系统风扇 1x ARGB+FAN 接头连接器(JAF_1) 2x 前面板(JFP) 1x 机箱入侵(JCI) 1x 前置音讯(JAUD) 1x 通讯埠(JCOM) 1x 调谐控制器连接器(JDASH) 2x 可寻址V2 RGB LED 连接器(JARGB_V2) 1x RGB LED 连接器(JRGB) 1x TPM 排针（支援TPM 2.0） 4 个USB 2.0 连接埠 4 个USB 5Gbps A 型端口 1 个USB 10Gbps C 型连接埠 |
| 无线区域网路和蓝牙 | 英特尔® Killer™ BE1750x Wi-Fi 7 无线模组预先安装在M.2 (Key-E) 插槽中支援MU-MIMO TX/RX，2.4GHz / 5GHz / 6GHz* (320MHz) 高达5.8Gbps 支援802.11 a/ b/ g/ n/ ac/ ax/ be 支援蓝牙® 5.4**、MLO、4KQAM * 6GHz 频段支援可能取决于每个国家/地区的法规，Wi-Fi 7 将在Windows 11 SV3 中准备就绪。 ** 蓝牙版本可能会更新，详情请参阅Wi-Fi 晶片组供应商的网站。蓝牙5.4 支援计划取决于MSFT Windows 11 计划。 |
| LED 特性 | 4x EZ 调试LED |

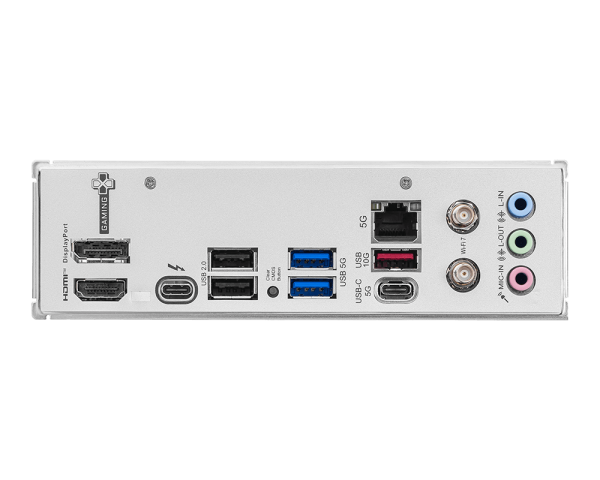

| 后面板端口 |
|
| 操作系统 | 支援Windows ® 11 64 位 |
| 包装盒内容 |
 |
| PCB资讯 | MATX 243.84mmx243.84mm |
步骤更少控制更容易
12+1+1+1 Duet Rail 电源系统
加大散热片设计
完整传输解决方案
一键超频
UI /UX 最佳化设计
微星主机板结合强悍的硬体配置与独家先进技术，满足游戏玩家与AI 使用者的需求。同时，MSI 将AI 功能融入MSI Center 与BIOS，使操作更加直观方便。
人工智慧引擎
提供多项同步专案，自动优化应用程式运行，营造流畅舒适的使用体验。
人工智慧区域网主管
针对网路性能进行优化，减少延迟，带来流畅的线上体验。
冰霜人工智慧冷却
智能调节风扇速度，确保系统在凉爽稳定的高性能状态下运行。
人工智慧增强
MSI 独家技术，透过超频NPU 提升AI 性能。
这是DIY
这是DIY
- 一指
- 一只手
- 一步
- 一目了然
- 一键点击
一指操作EZ GPU 安装
全新第二代EZ PCIe Clip配置在第一组插槽，独家回弹机制设计，只要一指按下尾端锁扣即可快速移除显示卡。透过这个设计，玩家可以在机壳内拥挤的空间中，也能轻轻拆卸显示卡。
正常设计
EZ PCIe 夹II
T组装主机板过程中不再需要额外安装I/O 遮盖。也因预装内建设计，可以更贴合、坚固，提供最好的保护力。
MSI主机板电路区域清楚标示机壳螺丝锁点须避开的位置，让此区域净空。每个螺丝孔都有附加保护漆，防止零组件刮伤或损坏主机板。
防刮保护
区域净空
双重防静电保护
微星EZ 天线，不需旋转即可紧密接上，轻松完成安装
EZ Conn 设计(JAF_1)
MSI 独家JAF_1 接头可让MPG EZ120 ARGB 风扇只要一条线材即可。此外，JAF_1 接头也可通过专用的1对2 EZ Conn线材转换成额外的ARGB Gen 1 和风扇接头，让整个装机过程更加简单。
一连接到网路，MSI Driver Utility Installer 将自动检测并显示合适的驱动程序和实用程序，您只需点击几下即可下载和安装Learn more
* 请确保连接到网路，否则Driver Utility Installer 不会自动启动。
* MSI Driver Utility Installer 将会内建在Windows 11 build 22H2 中。
EZ 除错灯
主机板上LED 除错指示灯，可快速显示问题根源，以便您准确判断并重新启动运行。
EZ 记忆体检测指示灯
此LED 灯会在侦测到记忆体插槽故障时亮起，省去排除故障时的猜测过程。
虽然超频对某些人来说可能过于复杂，但MSI Click BIOS X 设计多款一键超频功能，就是要让处理器和记忆体超频变得更简单，不再需要复杂设定，即使没有理工背景的玩家也能轻松提升系统性能。
-
XMP
从预设的XMP资料夹中选择，并可自动超频相容的DDR记忆体。
多款功能为您的运算体验注入人工智能，实现更智慧的即时优化。 MSI Center 介面简洁清楚，让您轻松订义并管理电脑设定。例如: AI 引擎能根据您使用的应用程式自动调整设定，确保流畅的效能表现。
超强性能
超强性能
- 供电解决方案
- 记忆体
- 保护装置
12+1+1+1 DRPS 电源设计
高效率的VRM设计，可让同时输出的电源功率稳定释放并维持最佳性能。 B860M GAMING PLUS WIFI 结合了8 + 4 针电源连接器和独特的Core Boost 技术，可以承受繁重的游戏负载。
12
阶段
Vcore 电源P-PAK
1
阶段
萨电源
1
阶段
吉特动力
1
阶段
越南电力
中央处理器功率
核心提升
数位电源
最佳PCB 解决方案
PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。
- 6 层PCB
- 伺服器等级PCB 材质
DDR5 记忆体承载高效能
最新的DDR5 记忆体支援，为DDR 性能迈进一大步! 结合独家SMT焊接工艺和MSI Memory Boost 技术，B860M GAMING PLUS WIFI为您激发更强悍的记忆体性能。
XMP 支援
记忆力提升
贴片工艺
记忆体扩充模式
提供优化的记忆体参数，在相同频率下提升记忆体效能，实现更低延迟与更高性能。此外，Memory Extension Mode 还可结合XMP 配置，最大化记忆体频率，让使用者轻松找到最符合需求的最佳设定。
Performance Mode、Benchmark Mode、Memtest Mode 与High Efficiency Mode为使用者提供灵活的选择，能快速找出符合需求与记忆体超频能力的最佳设定。
瞬态电压抑制器(TVS) )
瞬态电压抑制器(TVS) 是用来防止电压过高的安全装置。微星所有主机板均配置TVS。当电压异常升高时，TVS从高电阻状态切换到低电阻状态，将过高的电压转移到地上，有助于防止高电压造成的电路损坏。 .
实心针脚设计
MSI 主机板4-pin、8-pin 和24-pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将12V 电力传输至处理器。
实心针脚电源连接埠的优势
- 提升稳定性：较大的接触面积，强化电力传输的稳定性。
- 低阻抗：实心针脚拥有低阻抗优势，实现高效能电流传输。
- 强韧耐用：实心针脚设计具有出色的耐用性，能够应对严苛的使用环境。
- 适用于高电流应用。
防锈不锈钢IO 保护盖
加上额外一层海绵和防锈不锈钢IO 保护盖，减少静电和系统的电磁辐射噪音，与传统IO 保护盖相较， 更耐用。
* 上图仅供参考。请参阅规格页面以了解更多详细资讯。
过电流保护
MSI 主机板内建过电流保护(OCP) 优先考虑安全性，确保USB 连接埠、DDR 记忆体、PWM IC 和CPU 等关键组件免受过电流影响。这种主动防御机制可降低因过多电流突然涌入而造成损坏或故障的风险，从而促进系统的长期稳定性。让MSI 玩家使用的更安心。
电源相位的接地架构
电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI），并有助于有效地将热能传导到具有接地特性的铜平面。
冰霜设计
冰霜设计
- 冰冻卫士
- 冰冻同步
- 冷冻控制
散热总览
-
散热片加大设计
MSI 加大散热片尺寸，确保在高负载环境下仍保有该有的性能表现。
-
M.2 冰霜之盾
让M.2 SSD 运作更快的时候也不降速，保护资料安全。
-
厚实VRM 散热
VRM 散热片覆盖上方MOS ，有助于散热
-
7W/mK 散热垫和额外choke 散热垫/h5>
高品质7W/mK MOSFET 散热垫和并附加choke 散热垫，确保所有核心以高性能运行/p>
-
晶片组散热片加大设计
晶片组散热片加大设计主要是为了减少灰尘和噪音而设计，同时还能拥有高效率的散热表现。
DIY 2.0 – 整合系统环境
排针配置在最佳的位置(包含专用的水泵供电接头)，并可以连接MSI 散热器和机壳，进行整合同
多功能风扇连接埠
MSI 风扇连接埠拥有多用途，既可作为帮浦连接埠，也可作为风扇连接埠。该连接埠会自动侦测是否为帮浦或PWM/DC 风扇，其独特的灰色设计，更容易识别。
Cooling Wizard 是一个全面的风扇设定管理解决方案，并适用于所有MSI 产品。不论是系统风扇、PWM/DC 风扇还是帮浦…等，都可自行调整，让性能和噪音达到自己可以接受的平衡点，只需一键即可轻松控制。
Frozr AI 散热系统针对CPU 与GPU 温度进行调校。 AI 系统会侦测CPU 和GPU 的温度，自动调整系统风扇的转速，确保最佳效能。
MSI 风扇接头可自动侦测风扇将以直流或PWM哪种模式运行，视情况随时调整风扇转速和进行降噪。 Hysteresis也能让系统风扇的运转更为流畅，并确保系统随时处于安静的状态。
三联
三联
- 网路连线
- 储存
- 扩充性
高频宽和低延迟
MSI 高稳定网路解决方案为重度玩家提供极速传输速度
5G区域网
无线网路7
附有磁吸基座的EZ天线
最新的无线解决方案WI-FI 7
最新的无线解决方案Wi-Fi 7 ，新一代大跃进，多项改良技术，满足时下越来越多无线装备对庞大频宽的渴望。
与Wi-Fi 6 (802.11ax) 相较，Wi-Fi 7 (802.11be)提供更高的速度、更大的频率，大幅降低延迟问题，并拥有更好的连线效率。并提供更长的电池使用寿命，在拥挤环境中也能提供更佳性能。
Intel KiLLER 效能套件
搭载Intel Killer LAN / Killer Wi-Fi配置，即可使用Intel Killer效能套件针对常用的应用程式作优先排序，同时，还能提供良好网路连线的选择建议。
- 应用程式优先权自动检测
- 自动进行频宽分析与管理
- 智能AP选择，快速切换至连线分数较高的网路
- 依据CPU体质侦测提供最佳AI超频性能推荐（仅适用于K系列处理器）
因应未来的快速储存技术
MSI Gaming 系列主板支援所有最新的储存技术标准，用户可以自由选择极速存储装置。更快速启动游戏、下载，比敌人更具优势。
1x
1x
1x
搭载钢铁装甲LIGHTNING GEN 5 PCI-E
闪电第五代PCI-E
提供x16 插槽介面，频宽可达到128 GB/s，是上一代速度的两倍。
PCIE 5.0 插槽焊接工艺
PCI-E 插槽采用先进的SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的PCI-E 5.0 讯号。
主机板上增加多处焊点进行强化，以支撑沉重的显示卡重量。
Thunderbolt 5 准备就绪
提供高达160Gbps的总频宽传输，适用全新一代超高装置和硬碟。这些连接埠可连接多个外接8K 显示器，供率高达27W。
*MSI THUNDERBOL™ 5 卡仅用于说明目的，并非包含在包裹。
-
高达160Gbps 传输速度
比以往更快地传输大量文件。
-
频宽分配最佳化
支援数据、图像、影像等同时传输。
-
27W 电力发送
提供高达27W 的快速充电
MSI GAMING 主板支援前置USB Type-C介面，使游戏玩家可以连接最新的USB 装置。并可配合MSI 机壳一起建构系统主机，可获得最便捷的体验。
